一、适用范围、使用条件及分类：
户外棒形支柱瓷绝缘子适用于工频交流系统标称电压35～750kV变电、配电装置和电站电气设备中作为导电部分的绝缘和支持。绝缘子安装地点海拔不超过1000m，周围环境温度为-40℃～+40℃。
按使用环境大气的清洁程度，绝缘子分普通型、耐污型和耐重污型三种。按支持的电气设备不同，分为母线及隔离开关支柱 、阻波器支柱和空心电抗器支柱三种。

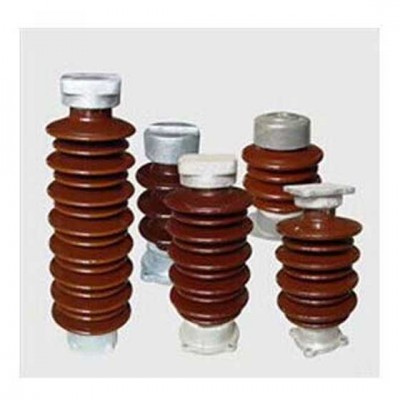

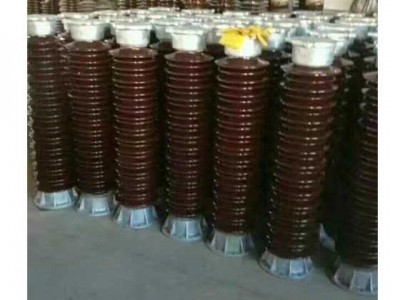

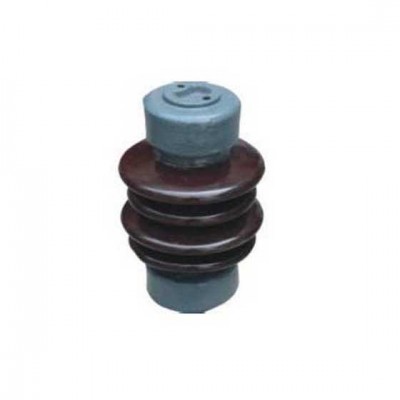

二、结构特点：绝缘子由瓷件与上 、下金属附件用水泥胶合剂胶装而成。瓷件表面上棕釉，或根据用户要求的颜色上釉。金属附件表面热镀锌，330kV及以上用于支持母线的绝缘子，其顶部设有均压环。普通型绝缘子采用标准伞形(见图1)。耐污型、耐重污型绝缘子采用经人工污秽试验优选的大小伞相间 、伞下带棱的伞形( 见图2 )。由于小伞处于大伞的保护之下不易受污染，且大伞间间距较大 ，改善了伞间放电特性，因而提高了绝缘子的耐污性能，并有利于带电水冲洗。耐重污型绝缘子适于0.08～0.25mg/㎝2盐密条件下使用。
