物联网自动气象（环境）监测站

MC-QXSQ型物联网自动气象（环境）监测站

简介：

 MC-QXSQ型（系列）物联网自动气象（环境）监测站，是基于现代高性能单片机硬件和高级嵌入式软件语言技术，利用高性能处理芯片和大规模集成电路超级强大的计算能力、运算速度、功能扩展性、超低功耗、高运行稳定性等优势开发的系列数据采集主机系统和各种环境因子传感器、现代物联网云端服务器技术完美结合的产物。

主要特点及用途：

1、军品级设计，可在-45℃～85℃环境下长期进行自然或者人工气候环境监测。

2、工业环境污染物监测和预防灾害。

3、城市环境质量监测及预警。

4、农林气候监测、生态环境及地质灾害监测与预防。

5、多重防护，主机采用IP67防护等级，配备专业避雷针，恶劣的环境条件下也能稳定工作。

6、可对多种气象环境因子：能见度、环境温湿度、露点温度、风力等级、风向、大气压、光照度、光合有效辐射、紫外辐射、日照时数、总辐射、降雨量、土壤水分、土壤温度、土壤电导率、土壤养分、土壤含盐量、CO2、降雨量、雨雪报告、液位、水面蒸发、氧化还原电位、粉尘颗粒污染物（PM1.0/2.5/10）、工矿企业排放的污染物气体（氯气、氨气、臭氧、一氧化碳、二氧化硫、硫化氢、氟化氢、氧气等）

7、景区和自然环境优质等级监测参数，如能见度、负氧离子、水质（溶解氧、电导率、PH等参数）。

8、植物生理、生长监测：植物茎秆直径、果实生长（果实膨大）数据监测。

9、各个传感器采用国家标准MODBUS通讯协议，具有快速反应、通讯距离远（可达几公里）、耐腐蚀、可长期在恶劣环境下工作的特点，测量精度高，功耗低（可达微安级）。

10、 数据传输可采用GPRS无线传输2G/4G、光纤、以太网口、wifi等多种式，随时可以将主机中的数据远程发送到服务器，存储为数据库。11、供电方式多样灵活，可根据客户要求配置市电或太阳能蓄电池、风光互补等多种供电模式（适合无电地区常年使用），以保证在断电或阴雨天气的情况下，可以正常工作。

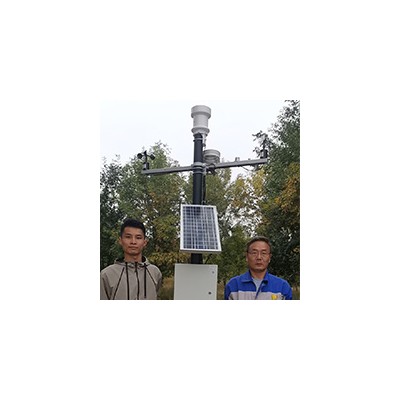

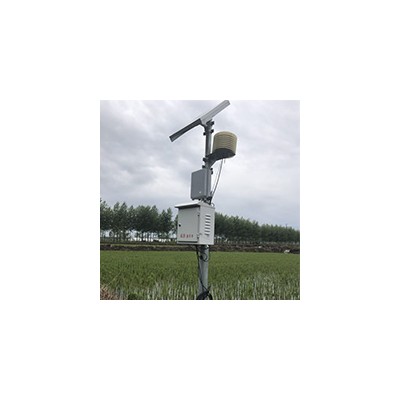

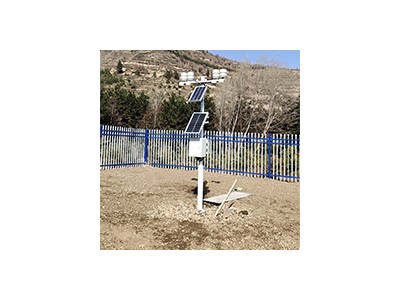

                               典型案例现场实景照片：



《智能物联网数据应用云平台》V1.0版功能简介

1、采用可视化编程语言设计界面友好的环境监测与管理系统，实现对被监测环境的远程监测。可自由设置上下限数值。通过短信等方式报警。软件平台可远程实时监控各传感器数据。完善的数据管理功能，支持数据库管理及拍照、数据查询、导出、打印、统计分析、图表分析等各项数据处。





2、在线监测各环境因素参数的表现形式：

A、清单明细式，可以直观地查看各个环境因素参数在某个时间点的监测数据。

如下：

清单明细式显示方式，可以直观地查看各个环境因素参数在某个时间点的监测数据。



B、曲线走势图显示方式，如下：



 C、立柱式走势显示，如下：





 D、通过曲线走势或立柱式统计，更能直观形象的查看某一时间段内的数据最高值、最低值和平均值。详见如下：



3、可通过查询日期的方式快速查找、下载所需的数据，并以EXCEL表格的形式导出数据。具体操作：第一、输入要查询的日期时间段，点击查询按钮即可；第二、点击查询右侧三角按钮，出现下载数据并点击即可（图2）；第三、在图2中选择下载的位置并点击下载按钮即可（图3）。详见如下：





4、设置功能：显示编辑设备界面，可设置数据采集间隔和设置地理位置坐标，点击保存按钮即可成功。GPS定位具体操作：点击查询按钮，在图中百度要添加的地理位置，并拾取其坐标复制粘贴到该处即可。详见第9项GIS地图生成。如下：



5、预警设置：首先启用预警设置并通过添加手机号，短信推送了解何种气象出现报警。可添加多个手机号多人来管理，更好地提高工作效率及安全隐患。传感器设置：点击编辑按钮出现图2，在图2中根据实际情况设置各传感器的预警值，并点击保存即可。最后点击添加预警按钮，即为预警设置成功。详见如下：





6、支持手机随时查看方式：通过手机微信添加盟创云APP，利用APP登录查看，该APP支持分享，可多人看护，提高工作效率。



7、计算机上查看各个参数的实时数据和历史数据：



8、视频监控：

平台支持野外、加工车间、生产环境等区域多只户外防水摄像头画面视频监控。并支持数据叠加。无需用户下载插件，在远程端可以通过以太网相互视频交流，便于监管方实时发挥监测、监督、预警、指挥智能。提高沟通效率和准确率。



9、GIS地图生成：利用检测设备内置的GPS模块，实现卫星定位数据捆绑测试数据信息，实施GIS地图定点监控每个检测点的位置信息，监测者可在其卫星定位图标上点击位置坐标查看该检测点测试数据相关索引信息。



超声波类传感器参数：

1、MC-CSQX型超声波风速风向传感器

概 述：

MC-FY2A超声波风速风向仪（316不锈钢）是北京盟创伟业科技有限公司研发的针对特殊环境下风速风向监测，本身自带自加热工能，可在极低气温下应用，超声波原理是利用超声波在空气中的传播时间差来测量风速及风向的测量仪器。与传统的机械式风速风向仪相比，具有磨损小、使用寿命长、相应速度快等特点。不需维护和现场校准。结构坚固，仪器抗腐蚀性强，在安装和使用时无需担心损坏；设计灵活，安装方便。

适用领域：
MC-FY2A不锈钢材质超声波风速风向仪适用于风力发电、输电线路覆冰监测、高空作业、沿海等

一些复杂环境。

 产品特点：

1、全数字信号处理，消除外接环境因素影响；

2、铝合金结构、 无移动部件并且抗污染和腐蚀；

3、在恶劣环境下能精准测量并提供可靠数据；

4、超声波探头采用两级交直流升压驱动，高增益超声波发射，提高穿透性，并且接收端也采用两级模拟及数字放大芯片处理，提高接收灵敏度，有效抗强风沙及浓雾影响；

5、程序采用多级数字滑动滤波及加权递推滤波等处理，可以识别随机误差并且过滤。有效的抗电磁波等因素造成的干扰。





产品参数：

2、MC-6815型五要素微气象传感器

MC-6815型五要素微气象传感器是北京盟创伟业科技有限公司研发的针对多领域气象参数进行监测的仪器。设备创新性地将气象标准五参数（环境温度、相对湿度、风速、风向、大气压力）通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将五项参数一次性输出给用户。





3、六要素微气象仪

概 述：

六要素微气象传感器是北京盟创伟业科技有限公司研发的针对新能源气象监测领域尤其是光伏电站气象环境监测的产品。设备创新性地将光伏电站常规气象参数（环境温度、相对湿度、风速、风向、大气压力、总辐射）通过一个高集成度结构来实现，可实现对光伏电站周边气象参数24小时连续在线监测，通过RS485通讯接口将这些参数一次性输出给用户。

4、MC-6817A型 七要素微气象传感器（温湿度+大气压力+风速风向+雨量+辐射）

概 述：

MC-6817A型七要素微气象传感器是北京盟创伟业科技有限公司研发的针对多领域气象参数进行监测的仪器。设备创新性地将气象标准七参数（环境温度、相对湿度、风速、风向、大气压力、降雨量、太阳辐射）通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将七项参数一次性输出给用户。





其他环境传感器技术参数指标：

一、粉尘（PM2.5也可增加PM10，PM1.0）

检测气体：PM1.0、PM2.5、PM10

量程：0-1000ug/M3

最小分辨颗粒直径：0.3 微米

响应时间 ≤10 秒

输出数据：UART 输出（3V 电平）

          DAC(0～2V 对应0-1000)

          PWM 输出

工作电压：5V±0.1V

工作电流：70-140（mA）

休眠电流：<10mA

响应时间：≤90 秒

工作湿度：15%RH-80％RH（无凝结）

工作温度：－20～40℃

存储温度：－40～60℃

使用寿命：3 年（空气中）

二、噪声

1、测量范围：30dB~110dB，精度：0.5%

2、工作环境：设备非防水结构，需注意避免雨水淋溅，需注意防潮。可以定制专用于潮湿环境的设备系统



三、空气温度

温度范围：标配-30～70℃或0～50℃，其他温度范围可以定做

准确度：±0.2℃（@25℃）；

重复性：±0.1℃；

长期稳定性：<0.04℃/年；

响应时间：<1S

工作环境：温度：-55℃～125℃；湿度：≤95%RH

四、空气湿度

湿度范围：0～100%RH（非结露状态）

准确度：±3%RH（10%～90%）

重复性：±0.1%RH

长期稳定性：<0.5%RH/年

响应时间：<1S

工作环境：温度：-55℃～120℃；湿度：≤95%RH



五、大气压力

测量单位： mbar（毫巴）或hPa（百帕）

工作温度：－20～70℃

输出信号：RS485

工作电压：5～24V DC

工作电流：10mA@5V；7mA@12V；5mA@24V；带屏幕显示加约5～10mA

测量量程：大气压力：200～1100mbar

测量精度：大气压力：0.1mbar

稳定时间：通电后30秒，60秒之后进入最佳状态

响应时间：＜1秒

电缆规格：2米4线制（RS485）（电缆长度可选）



六、风速

测量范围：0～30m/s，0～60m/s

反应时间：＜1S

启动风力：0.4～0.8m/s

供电电压：脉冲，0～2V，RS485：5～24V DC

0～5V，0～10V，4～20mA：12～24V DC

最大功耗：脉冲型MAX≤200mW；

电压型MAX≤300mW；

电流型MAX≤700mW；

工作环境：-30℃～75℃

七、风向

测量范围：0～360°

准 确 度：±3°

启动风速：≤0.5m/s

供电方式：DC5V

输出形式：0～5V

八、雨量

承水口径：Ф200 ± 0.6mm

测量范围：≤4mm/min（降水强度）

分 辨 率：0.2mm（6.28ml）

准 确 度：±4%（室内静态测试，雨强为2mm/min）

输出信号：开关接点通断信号

工作温度：0～50℃

贮存温度：-10℃～50℃



九、雨雪

测量范围：0～1000mm

准确度：±0.1%F S

供电方式：DC12V

输出形式：0-5v

负载能力：电流型输出阻抗≤300Ω

        　电压型输出阻抗≥1KΩ



十、光照强度

测量单位：Lux

测量范围：0-200，000Lux

工作温度：-30～70℃；湿度：10～90%RH

储存温度：-30～80℃；湿度：10～90%RH

准 确 度：±3％FS

非 线 性：≤0.2％FS

稳定时间：通电后1秒

响应时间：＜1秒

电缆规格：2米3线制（模拟信号）；2米4线制（RS485）（电缆长度可选）



十一、光合有效辐射

光谱范围：400～700nm

量    程： 0～2000 W/m2

供电方式：DC5V

输出形式：0~2.5V

响应时间：约1s（99%）

温度相关：最大0.05%/℃

余弦校正：上至80°入射角

工作温度：-40°至65°

相对湿度：0～100%

灵敏度：5～50µv/µmol·s­¹

　　内阻：＜2K

十二、紫外辐射

测量范围：0～70W/㎡

光谱范围：280～400nm

余弦响应：≤4%（太阳高度角为30°时）

响应时间：≤1S（99%）

供电方式：DC5V

输出形式：0～2.5V

十三、总辐射

光谱范围：0.3～3μm

响应时间：＜5s

温度相关：＜±0.08%℃

余弦响应：＜±10%（太阳高度角10°时）

非线性  ：＜±2%

年变化率：＜±2%

变送器指标

测量范围：0～2000W/m2

供电方式：5V

输出形式：2.5V

负载能力：电流型输出阻抗RL≤250Ω

电压型输出阻抗RL≥1KΩ

外壳封装：ABS材质防辐射罩或者铝镁合金



十四、日照时数

光谱范围：0.3～3μm

响应时间：＜2s

分辨率：1min

测试范围：0-32767min

外壳封装：ABS材质防辐射罩或者铝镁合金



十五、水深

测量形式及范围：0～50000mmH2O

允许过载：2倍满量程压力

工作温度：-20～80℃

温度补偿：-10～70℃

存储温度：-40～80℃

准确度：0.2%FS(典型)

稳定性误差：0.2%FS(典型)

温漂系数：0.03%FS（典型，量程小于5mH2O）

十六、土壤温度

测量参数：土壤温度

测量单位：℃

测量量程：-55～150℃　

测量精度：±0.2℃

稳定时间：通电后3秒左右

响应时间：＜1秒

探针长度：200mm

探针直径：3mm

传感器材料：316L不锈钢；德国Heraeus公司进口A级ST-1-PT1000精密铂电阻

密封材料：ABS工程塑料

　　电缆规格：1.5米4线制（电缆长度可选）



十七、土壤湿度

测量参数：土壤容积含水率

土质校正：壤土、黏土、砂土

测量单位：%( m3/m3)

测量量程：0～100%

测量精度：0～50%（m3/m3）范围内为±3%（m3/m3）

工作范围：-30℃～70℃

稳定时间：通电后1秒

响应时间：＜1秒

测量区域：以中央探针为中心的直径为7cm、高为7cm的圆柱体

探针长度：55mm

探针直径：3mm

探针材料：316L不锈钢

密封材料：ABS工程塑料

电缆规格：2米3线制（模拟信号）



十八、电导率

测量参数：土壤电导率

测量单位：mS/cm

测量量程：0～20 mS/cm（标配），可定做0～10 mS/cm、0～5 mS/cm等

测量精度：±2%

分 辨 率：无限小mS/cm

工作范围：-30℃～70℃

电导电极材料：石墨

稳定时间：通电后1秒

响应时间：＜1秒

密封材料：ABS工程塑料

电缆规格：2米3线制（模拟信号）；2米4线制（RS485）（电缆长度可选）



十九、土壤盐量

测量参数：土壤盐分

测量单位：mol/L

测量量程：0～0.15mol/L（标配），也可定做0～0.075mol/L，0～0.05mol/L等

测量精度：±2%

分辨率：无限小mol/L

工作范围：-30℃～70℃

电导电极材料：石墨

稳定时间：通电后1秒

响应时间：＜1秒

密封材料：ABS工程塑料

　　电缆规格：2米3线制（模拟信号）；2米4线制（RS485）（电缆长度可选）



二十、土壤PH

采用国际先进的固体电介质和大面积聚四氟乙烯液接界，不易堵塞，免维护,配备野外防护套和滤网

测量范围： pH：0～14

输出形式：电压 0-2VDC

准 确 度： ±0.02 (pH4~9)

分 辨 率： 0.01

稳 定 性：≤0.02/24h

供电方式：DC 5~24V

输出信号：0~2V，4～20mA，RS485等

工作环境：温度0～60℃；相对湿度≤85%

电源功耗：≤3W

外形尺寸：96×96×110mm（高×宽×深）



二十一、土壤ORP（氧化还原电位）

电极电位：245―270mv（15―30℃）

测试范围：0-1999mV

参比电极内阻：≤10kΩ定性：±8mv/24h

指示电极：导通良好

适用温度5—70℃

二十二、土壤有效氮

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）



二十三、土壤有效磷

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）





二十四、土壤速效钾

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）



二十五、土壤铵态氮（NH4）

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）



二十六、土壤硝态氮(NO3)

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）



二十七、二氧化碳

单    位：ppm

测量范围：0～2000；5000ppm；0～10000、30000ppm；0～50000ppm（可选）

平均电流：峰值≤200mA；平均85 mA

预热时间：3min

响应时间：< 90s

精    度：±3%F•S （25℃）

工作温度：0℃～50℃

工作湿度：0～95%RH

温度漂移：0.2％F•S /℃

稳 定 性：≤ 2% F•S

重 复 性：≤ 1% F•S



二十八、雨雪传感器

测量范围：0～1000mm

准确度：±0.1%F S



二十九、雨量

承水口径：Ф200 ± 0.6mm

测量范围：≤4mm/min（降水强度）

分 辨 率：0.2mm（6.28ml）

准 确 度：±4%（室内静态测试，雨强为2mm/min）

输出信号：开关接点通断信号

工作温度：0～50℃

贮存温度：-10℃～50℃

三十、管道流量和流速

工作压力：<4.0Mpa

介质温度：H级<120℃

环境温度：-20℃-50℃

转换器：组合型

防护等级：IP65

接地环:无

工作电源：220V

输出信号：RS-485

流量计口径：15mm

流量（水）：<50 L/m

总流量：（0-999999999）到最大值后从新开始

百分比流量指示条（流速）： m/s



三十一：水面蒸发传感器

桶口径：200mm（等效蒸发面200mm）

精 度：±0.1mm

测量范围：0～80mm

供电方式： DC12～24V

环境温度：-30℃～80℃

信号输出： 0～2V DC

产品重量：1.2kg



三十二：叶面温湿度

叶面湿度：0-100%，精度±5%。叶面温度：-40~80℃，分辨率：0.1℃，精度：±0.5℃

运行环境：-40~85℃



三十三、负氧离子传感器

分辨率：10个离子/cm3。
离子浓度检测范围，自动档位：10~50000(个/ cm3)
接线方式：RS-485信号：4线
采样数率：1秒/个。
误差：离子浓度≤±10%
迁移率：1(cm2/S*V)。



三十四、NO2

量程：0～20ppm

最大测量限：150ppm

灵敏度：（0.78±0.42）µA/ppm

分辨率：0.1ppm

响应时间（T90）：＜25S

重复性：＜2﹪输出值

稳定性（／月）：＜2﹪

输出线性度：线性

零点漂移（-20℃～40℃）：0.2ppm



三十五、O2

量程：0～25%Vol

最大测量限：30%Vol

灵敏度：（0.10±0.05）mA (空气中)

分辨率：0.1ppm

响应时间（T90）：≤15S

重复性：＜2﹪输出值

稳定性（／月）：＜2﹪

零点漂移（-20℃～40℃）：≤0.1%vol



三十六、O3

量程：0～20ppm

最大测量限：100ppm

灵敏度：（0.60±0.15）µA/ppm

分辨率：0.02ppm

响应时间（T90）：≤120S

重复性：＜5﹪输出值

稳定性（／月）：＜2﹪

输出线性度：线性

零点漂移（-20℃～40℃）：≤0.2ppm



三十七、H2S

量程：0～100ppm

最大测量限：500ppm

灵敏度：（0.8±0.15)µA/ppm

分辨率：（0.8±0.15)µA/ppm

响应时间（T90）：≤30S

重复性：＜2﹪输出值

稳定性（／月）：＜2﹪

输出线性度：线性

零点漂移（-20℃～40℃）：≤0.2ppm



三十八、CO

量程：0～1000ppm

最大测量限：2000ppm

灵敏度：（0.070±0.015）µA/ppm

分辨率：0.5ppm

响应时间（T90）：＜20S

重复性：＜2﹪输出值

稳定性（／月）：＜2﹪

输出线性度：＜5﹪

零点漂移（-20℃～40℃）：10ppm



三十九、NH3

量程：0～100ppm

最大测量限：200ppm

灵敏度：（50～100）nA/ppm

分辨率：0.5ppm

响应时间（T90）：≤60S

重复性：＜10﹪输出值

稳定性（／月）：＜10﹪

输出线性度：线性

零点漂移（-20℃～40℃）：-3～10ppm



四十、SO2

量程：0～20ppm

最大测量限：150ppm

灵敏度：（0.55±0.15）µA/ppm

分辨率：0.1ppm

响应时间（T90）：＜30S

重复性：＜2﹪输出值

稳定性（／月）：＜2﹪

输出线性度：线性

零点漂移（-20℃～40℃）：0.2ppm



四十一、HCl

量程：0～20ppm

最大测量限：200ppm

灵敏度：（0.8±0.4）µA/ppm

分辨率：0.1ppm

响应时间（T90）：≤30S

重复性：＜2﹪输出值

稳定性（／月）：＜2﹪

输出线性度：线性

零点漂移（-20℃～40℃）：≤0.2ppm



四十二、HF

量程：0～10ppm

最大测量限：100ppm

灵敏度：（0.4±0.15）µA/ppm

分辨率：0.1ppm

响应时间（T90）：≤90S

重复性：＜2﹪输出值

稳定性（／月）：＜2﹪

输出线性度：线性

零点漂移（-20℃～40℃）：≤0.2ppm



四十三、Cl2

量程：0～10ppm

最大测量限：100ppm

灵敏度：（（0.6±0.15）

分辨率：0.1ppm

响应时间（T90）：＜60S

重复性：＜2﹪输出值

稳定性（／月）：＜2﹪

输出线性度：线性

零点漂移（-20℃～40℃）：≤0.2ppm



四十四、能见度

能见度仪由光发射器、光接收器及微处理控制器等主要部件组成。发射器发射红外脉冲光，接收器同时检测大气中气溶胶粒子前向散射的脉冲光强度，所有测量信息由微处理控制器搜集并通过专门的数学模型算法转化为气象光学视程Meteorological Optical Range（MOR）。

技术指标

1、机械指标

尺寸（长x宽x高）：610mm x 230mm x 300mm

重量： 小于10kg

安装： 安装在已架设好的圆形立柱上

材料： 阳极化处理硬质铝，外表面加喷漆保护

2、电力指标

电源： 额定直流12VDC,11-16V输入范围；

功率： 小于1W

3、光学指标

散射角覆盖：39o—51 o 前散射

峰值波长： 870nm

带    宽：   100nm

4、测量指标

测量范围：

A型：5m—10km

B型：5m—30km

C型：5m—80km

测量精度： ≤2km ，误差±2%

2Km—10km，误差±5%

≥10km，误差±10%

仪器一致性：≤±4%

更新间隔： 15秒

线性动态量程： 3000：1

5、可靠性与维护周期

平均无故障工作时间（MTBF）：大于18000小时

清洁光学镜头：3个月，或视使用环境而定

6、环境适应性

工作环境温度： －40—+60℃

工作相对湿度： 0—100%

地域适应性：可在沿海地区连续使用



四十五、云高仪

四十六、MC-TBS-2L直接辐射传感器

是用于测量垂直于太阳表面辐射和太阳周围很窄的环日天空散射的一级标准辐射表。符合ISO9060(太阳能、半球向日射表和直接日射表的规范与分类)国际标准。可作为一级标准直接辐射表使用。适用于各种恶劣环境，快速响应、精确高。

产品应用领域：1、太阳能光伏发电；2、太阳能热水器与太阳能工程；3、太阳能建筑领域；4、太阳能实验室；5、农林业生态研究；6、极地、海洋、冰川气候研究；7、天气与气候的研究。

技术指标：

光谱范围：   300～3000nm

测量范围：   0～2000W/m2

 灵 敏 度 ：  7～14μV∕W.m-2

时间常数 ：  ≤15S(99%)

敞 开 角 ：  4°

年稳定性 ：  ±1%(灵敏度变化率)

内    阻 ：  约80欧姆

供电方式:    无

输出信号：   0～20mV （配合DL-2标准电流变送器使用可输出4～20mA）

测量精度：   工作表＜5%；标准表＜2%

仪器线长：   ■标配：  2   米

 □其他：______米

工作环境:    -45℃～+45℃,湿度≤100％RH

线缆等级：   额定电压:300v,温度等级:80℃

产品重量：   380g

产品功耗：   50mW



四十七、MC-TBQ-2LJ型散辐射传感器

采用硅光电子原理来测量光谱范围在300～1100nm的太阳和天空向下的辐射，可广泛应用于太阳观测、农业、气象和水文研究等领域。该传感器核心部件硅光二极管传感器与精密放大器均采用美国进口，传感器标定完全在自然太阳光谱下标定，是目前国内光电辐射表测量精度最高稳定性最好的散辐射传感器。

技术指标：

光谱范围：    300～1100nm

测量范围：   0～2000W/m²

灵 敏  度：   7～14μV/W•m-2

精 确 度：   ＜±5%，通常为±3%

分 辨 率：   1 W/m²

输出形式：   ■0～20mV（无供电）

             □4～20mA（供电DC12V）

响应时间：    30ms(95%)

长期稳定性：  ＜2%/年

传感器类型：  硅光二极管

余弦响应：    ±4%（75°天顶角时），±1%（45°天顶角时）

温度响应：    ＜1%（5～40℃时）

温度灵敏度：  ＜1%（5～40℃时

仪器线长：   ■标配： 2    米

             □其他：______米

工作环境:    温度-40～55℃,湿度≤100％RH

线缆等级：   额定电压:300v,温度等级:80℃

产品重量：   300g





四十八：MC-TBB型太阳净辐射传感器

净辐射传感器用来测量太阳辐射差，即净（全）辐射。上表面测量由天空（包括太阳和大气）向下的投射，下表面测量由地表（包括土壤、植物、水面）向上投射的全波段辐射量，且自动输出上下表面测量值之差TBB-1L净辐射表广泛应用于农业气象、土壤水分蒸发蒸腾损失总量计算、农作物灾害预防及热平衡相关的建筑机理研究。

产品应用：1、太阳能、风能发电；2、太阳能热水器与太阳能工程；3、天气与气候的研究；4、农林业生态研究；5、环境科学辐射能量平衡研究；6、太阳能建筑领域；7、极地、海洋、冰川气候研究。

技术指标：

光谱范围：    3～100μm（长波辐射）；0.3～3μm（短波辐射）

测量范围：   -2000～2000w/m2

灵 敏  度：   7～14μV/W•m-2

精 确 度：   ≤5%

分 辨 率：   1 W/m²

输出形式：   -20～20mV

供电方式：   无

响应时间：    35ms(95%)

长期稳定性：  ＜2%/年

传感器类型：  热电堆

工作环境:    温度-40～50℃,湿度≤100％RH

线缆等级：   额定电压:300v,温度等级:80℃

产品重量：   1.14kg



四十九、MC-TBQ型总辐射传感器

总辐射传感器可以用来测量光谱范围为0.3-3μm太阳总辐射。辐射传感器的核心器件是高精度

感光元件，其稳定性好、精度高；同时在感应元件外安装了由精密光学冷加工磨制而成的石英玻璃罩，有效防止了环境因素对其性能的影响。总辐射表可广泛应用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳辐射能量的测量。



技术指标：

测量范围：   0～2000W/m²

精 确 度：   ≤5%

分 辨 率：   1 W/m²

输出形式：   0～20mV

供电方式:    无

仪器线长：   ■标配： 2米

                 □其他：______米

工作环境:    -40～+80℃,湿度≤100％RH

线缆等级：   额定电压:300v,温度等级:80℃

产品重量：   1.32kg



五十、植物茎秆生长传感器

1、测试原理：传感器由卡尺型测量夹具将植株茎秆生长过程中直径的变化转变为游尺的位移变化，游尺带动由电场屏蔽释放式位移微位移传感器的屏蔽电极片移动，使电容量产生与位移量线性关系的变化，由于电场屏蔽释放原理最大限度地减少了电容测量中分布电容和初始电容，大大提高了电容检测的分辩率。

2、产品特点：

•多种规格传感器，适合测量直径2～150mm大小的植物·

•实现了微米数量级位移的高精度检测·

•适合测量各种植物茎杆，且对植物无伤害

•在植物科学实验和国家示范项目应用广泛

•远程监测植物茎秆生长情况，多点监测



技术参数：

量程：0-20mm, 0-50mm, 0-150mm（其它量程可选）

寿命：>100x106次

线性精度：±0.3%

阻值误差：±10%

重复精度：0.01mm

解析度：无限解析

最大操作速度：3m/s

温漂系数：1.5ppm/℃

最大容许电压：10VDC/2-5KΩ  DC5V/1KΩ

工作温度：-20℃～+120℃

湿度：≤90%

输出信号：RS485或电阻信号（5V供电） 4-20MA信号输出（12-24VDC供电）



五十一、果实生长（膨大）传感器

1、测试原理：果实膨大传感器是一种高精度位移增量传感器，通过杠杆原理测量果实的膨胀速度，在15至90mm直径范围内，绝对位移传感器记录了完整果实的生长尺寸

2、技术参数： 测量范围：15-90mm（可定制）
分 辩 率：±0.001mm
温度稳定性：最大0.005mm/℃
适用的果实直径：15到90mm
工作电压：5-24 VDC
输出信号：0-2V   4-20mA   RS485
尺寸大小：120×60×20mm



五十二、硬盘录像机

 1、支持网络视频接入，采用视音频编解码技术、嵌入式系统技术、存储技术、网络技术等。

 2、可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商（ACTI、ARECONT、AXIS、Bosch、Brickcom、Canon、Panasonic、PELCO、SAMSUNG、SANYO、SONY、Vivotek、ZAVIO）的网络摄像机；最大支持200万像素高清网络视频的预览、存储与回放。

    3、支持HDMI与VGA同源输出，HDMI与VGA输出分辨率最高均可达1920x1080；支持一键添加IPC以及一键开启录像功能；支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览。

4、支持最大8路4CIF实时同步回放和多路同步倒放；支持硬盘配额存储模式，可对不同通道分配不同的录像保存容量。

5、支持1个SATA接口；支持萤石云服务，可一键配置上网；支持网络检测（网络流量监控、网络抓包、网络资源统计）功能。

6、视音频输入网络视频输入4路网络视频接入带宽25Mbps视音频输出HDMI输出1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1920x1080/60HzVGA输出1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1920x1080/60Hz音频输出1个，RCA接口（线性电平，阻抗：1kΩ）视音频编解码参数录像分辨率1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF同步回放。

7、四路录像管理，录像/抓图模式手动录像、定时录像、移动侦测录像、报警录像、动测或报警录像、动测且报警录像、智能侦测录像回放模式即时回放、常规回放、事件回放、标签回放、智能回放、日志回放、外部文件回放备份模式常规备份、事件备份、录像剪辑备份。

8、硬盘驱动器类型：1个SATA接口最大容量每个接口支持容量最大6TB的硬盘外部接口语音对讲输入1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）网络接口1个，RJ45 10M/100M自适应以太网口USB接口2个，USB 2.0网络管理网络协议IPv6、UPnP（即插即用）、NTP（网络校时）、SADP（自动搜索IP地址）、DDNS（动态域名解析）等。

9、其他：电源DC 12V功耗（不含硬盘）≤5W工作温度-10℃--＋55℃工作湿度10％--90％尺寸260mm（宽）×222mm（深）×45mm（高）重量（不含硬盘）≤1Kg。



五十三:网络摄像头

1、200万H.265红外网络球机，200万，20倍光学，支持H.265，兼容H.264，超低照度，3D降噪，低码率，ROI，透雾，强光抑制，Smart IR，音频，报警，IP66，红外150米。

2、Smart功能：区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测功能，支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放。支持透雾、强光抑制、Smart IR防红外过曝技术。支持低码率、ROI感兴趣区域增强编码技术，支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能。

3、红外功能:采用高效红外阵列，低功耗，照射距离达150m，红外灯与倍率距离匹配算法，内置热处理及除雾系统，恒流电路设计，红外灯寿命达3万小时。

4、系统功能：采用高性能传感器，图像清晰，最大支持1920*1080@30fps实时画面输出。精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动。　支持标准的API开发接口，支持海康SDK、ONVIF、CGI、PSIA、GB/T28181、E家协议和萤石云接入。支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大，支持系统双备份功能，确保数据断电不丢失。支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态。防雷、防浪涌、防突波，IP66防护等级。

5、机芯功能：20倍光学变倍，16倍数字变倍。支持自动光圈、自动聚焦、自动白平衡、背光补偿。支持超低照度，0.05Lux/F1.6(彩色),0.01Lux/F1.6(黑白) ,0 Lux with IR。支持3D数字降噪、宽动态功能。

6、网络功能：支持以太网控制，支持H.264/H.265/MJPEG高效视频压缩算法，极大降低码率。可通过浏览器和客户端软件观看图像并实现控制。支持标准的Micro SD/SDHC/SDXC卡存储，支持NAS存储录像，录像可断网续传

支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制。支持双码流技术

支持多种网络协议，IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,DHCP,PPPoE,Bonjour。支持1路音频输入和1路音频输出。

    7、云台功能：　水平方向360°连续旋转，垂直方向-15°-90°,无监视盲区。水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s。水平键控速度为0.1° -160°/s,垂直键控速度为0.1° -120°/s

支持300个预置位。支持8条巡航扫描,每条可添加32个预置点，支持4条花样扫描,每条路径记录时间大于10分钟。支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整。支持守望功能，预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)，支持报警功能，内置2路报警输入和1路报警输出，支持报警联动，可在报警后触发调用预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/上传中心/上传FTP/邮件联动。



五十四、MC-DO溶解氧传感器

测量范围： 0~20mg/L

准 确 度： ≤±0.1 mg/L

分 辨 率： 0.01mg/L

温度补偿：内置

响应时间： ＜30 s

供电方式：DC 6~24V

输出信号：0~2V，4～20mA，RS485等

工作环境：温度-5～40℃

电源功耗：≤0.6W

外形尺寸：96×96×110mm（高×宽×深）

探头外形尺寸：φ18×145mm



五十五、MC-TRT型土壤热通量传感器

技术指标：

◆测量范围：-500至500 w/m2

◆内阻小于300Ω

◆环境温度：-40-120℃

◆测量精度：小于5%

◆热流计算公式

   热流量（w/m2）=系数（w*m-2/mv）*输出（mv）



五十六、土壤水势传感器

土壤水势测量仪通过测量土壤水势，判断土壤的干旱程度，测量原理与石膏块系统相似。但是Watermark土壤水势传感器在土壤中不会溶解，气孔的分布也更加均匀，所以测量结果更为准确。大多数农业和景区灌溉环境中都可以用Watermark土壤水势测量仪代替张力计。



测量范围：-200.00~0.00kPa

材质：ABS塑料、不锈钢和吸水纤维 或者316L不锈钢。

传感器尺寸：直径22毫米×长83毫米

传感器重量：0.067kg



五十七、水文传感器（水位、流速、流量传感器）

1、流速指标：

1）测速范围：0.15～21m/s

2）测速精度：8.8mm/s

3）工作频率：24.15GHz；

4）天线波束角：12°

5）运行温度：-35℃～60℃

6）供电范围：5.5-30V DC（建议使用12V供电）

7）自带测量角度功能（自动垂直角补偿：精度 ±1°；分辨率 ± 0.1°）

8）保护等级：IP67

2、水位指标：

1)量程：15m

2)工作频率：26GHz

3)测量精度：±0.02%

4)分辨率：±2mm

5)天线波束角度：10°

6)供电范围：6-24V DC（建议使用12V供电）

7)存放温度：-40－+70℃

8）保护等级：IP67

特点：

1）非接触测量，无污损，无污染；

2）阵列天线，体积小，重量轻，安装方便；

3）不受大气中水蒸气、温度和压力变化等影响；

4）带虚假信号处理功能；

5）适用于管道、矩形渠，梯形渠等多种渠道测量；

6）带瞬时流量和累计流量功能；

7）具有休眠模式，超低功耗；

8）自带波动补偿，消除风力及桥梁振动影响；

9）具有防雷设计；

10)水利部水文仪器检测报告。



五十八、水浊度传感器

1、TUR测量范围及分辨率：0-500NTU

2、分辨率：0.01NTU

3、温度范围：0-50°

4、防水等级IP68

5、电源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：红外法



五十九、固体悬浮物传感器

1、SS测量范围及分辨率：10000mg/L

2、分辨率：10mg/L

3、温度范围：0-50°

4、防水等级IP68

5、电源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：红外法



六十、蓝绿藻传感器

1、测量范围及分辨率：0-100ug/L

2、分辨率：0.01ug/L

3、温度范围：0-50°

4、防水等级IP68

5、电源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：荧光法



六十一、叶绿素传感器

1、测量范围及分辨率：0-400ug/L

2、分辨率：0.01ug/L

3、温度范围：0-50°

4、防水等级IP68

5、电源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：荧光法



六十二、COD传感器

1、测量范围及分辨率：0-100/200/400/1000/2000/3000mg/L

2、分辨率及准确度：0.01mg/L，±5%FS

3、温度范围：0-50°

4、防水等级IP68

5、电源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm



六十三、氨氮传感器

1、测量范围及分辨率：0-200mg/L

2、分辨率：0.01mg/L

3、温度范围：0-50°

4、防水等级IP68

5、电源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：电极法



六十四、水质EC电导率传感器

采用石墨电极，MCU 控制。

测量量程：0～20mS/cm;

准确度：＜+5%；

分辨率：0.01 mS/cm;

供电方式：DC 12V

输出形式：RS485 支持 ModBus 协议，

波特率 9600，地址 0-255 可设 线缆等级：

额定电压：300V 温度等级：80℃

​
