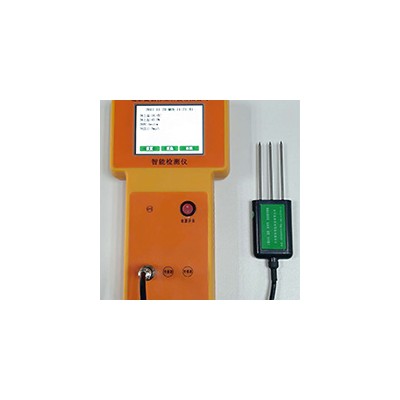

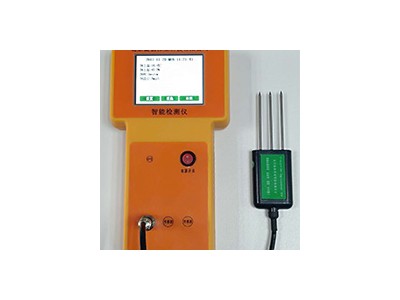

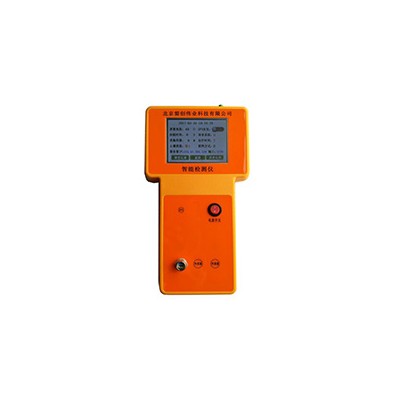

SU-LE系列触摸屏
土壤水分多参数检测仪
一、适用范围：温室大棚种植、公园绿化带、学校、施工工地、旅游景区、水文与水资源（科研、教学、施工）专业、发酵行业、食用菌栽培、气象数据监测、组培室、及各种户外或者设施内需要流动精准测试土壤和其他固体物质含水量、盐分、PH、ORP等项目数据。
二、性能特点：
1.工程塑料机体防水等级IP65，寿命长，方便携带，抗干扰、抗振动。人体工学全塑机体设计，抗氧化耐腐蚀，美观协调，视觉性强。手持操作方便协调，舒适安全。
2.操作界面：真彩4寸触摸屏中文显示，屏幕亮度在0-60数值范围内可调，可以适应不同环境下不同外界光照的显示需要。智能操作系统，稳定而不死机。人性化操作界面，操作简单方便、准确直观。具有屏幕触摸音响提醒功能。
3. 操作系统：高智能操作系统，符合工业应用，系统稳定、安全可靠。具有复位按钮。低功耗设置，待机时间长，适合使用者长时间户外检测。 配备高强度精密铝合金机箱，方便携带。
4. 通讯接口：USB接口、无线GPRS传输接口和RJ45接口（选配）,还可以扩展RS232接口，RS485接口和WiFi接口（选配）。
5. 联网方式：手持离线、手持GPRS在线两种方式。通过本机触摸屏直接设置云服务器IP地址和端口号可传输数据到云平台，能够和各物联网平台实现数据传输；
6. 数据采集：本机数据采集可采取自动和手动采集两种方式，手动方式可随意采集和自动存储数据，采取自动模式时，用户设置自动采集数据库的时间间隔（0-1440分钟范围，0为手动模式），采集数据可随机存储或上传到云端服务器。
7. 数据查询：本机可查看历史数据、也可删除测试记录。
8. 拍照功能：可扩展拍照功能，仪器采集界面具有拍照按钮，实现手动拍照，自动拍照，且照片可传输至上位机查看分析保存（选配）。
9. 存储功能：随机存储不小于3000万组。标配Micro SD扩展卡槽和2G内存卡，最大可扩展16G内存。
10. 设置界面：能够设置屏幕亮度（1-64可调）、休眠时间（5-99秒可调）、采集时间（0-1440分钟可调）、土壤类型、GPS开关、语音音量、联网方式和服务器的IP地址及其端口号。断电不丢失设置参数。
11. 时钟显示：实时显示当前的时间年-月-日 时：分：秒-星期，可人工调整时钟，断电自动保存。
12. 多路数据采集：可扩展多个传感器数据转接口，如果配备本公司研发的智能中继器，单个或者多个中继器组合使用，可分路采集每个传感器数据信号，最多可同时接入512个传感器，自动识别传感器类型，无须操作人员设置匹配，方便操作检测。
13. 无线网络传输：利用内置无线GPRS模块，将现场数据远程传输到服务器云端智能检测软件，实现了多参数多功能原位在线检测。
14. 扩展功能：可扩展GPS定位功能，拍照功能，语音功能，并且该功能可以关闭，以节约电能。
15. 仪器待机：设置复位按钮，不锈钢材质，坚固耐用，可随时关闭和唤醒仪器，最大程度降低仪器耗电量。
16. 内置大功率锂电池组供电，屏幕具有电量显示功能。配备自动保护线路自动充电器。
17. 采集软件：配备计算机端软件，采集软件通过国际USB接口自动识别仪器，可将本机存储的数据上传保存在计算机中，该软件具有具有自动保存功能，还可查询、记录、保存、打印历史数据，并能够绘制实时数据曲线、实时数据柱状图、历史数据曲线和历史数据柱状图等。
18. 供电方式：AC220V 50Hz；DC12.6V 500mA；仪器自身锂电池3.7V 0.5A。低功耗设置，长时间观测具有休眠唤醒功能。
三、主机技术参数
1、触摸屏：4”TFT，800*480像素，内置智能操作系统，65536真彩色，LED背光，亮度300cd/m2。
2、GPS卫星定位：
(1)卫星通道搜索参数：16，1.023 MHz chip rate
(2)Sensitivity Tracking：Ultra high sensitivity to -158 dBm
(3)工作电流：39 mA a
(4)低功耗休眠电流：5 μA
(5)通讯接口：标准RS-232串口。
(6)天线形式：外接磁吸式信号增益放大天线DGPS Accuracy Position ：2 meters CEP
3、外观尺寸：245*125*45
4、可扩展存储：Micro SD卡槽，标配2G，可扩充到16GB
5、通讯接口：标配USB口，可扩展RS232，RS485，RJ45及GPRS接口
6、电源：交流：AC220V 50Hz；直流：DC12.6V 500mA；内置锂电池：12.6V/1100mAH
四、传感器参数简介：
1、土壤水分
测量参数：土壤容积含水率
土质校正：壤土、黏土、砂土
测量单位：%( m3/m3)
测量量程：0～100%
输出形式： 0-2.5VDC
测量精度：0～50%（m3/m3）范围内为±3%（m3/m3）
工作范围：-30℃～70℃
稳定时间：通电后1秒
响应时间：＜1秒
测量区域：以中央探针为中心的直径为7cm、高为7cm的圆柱体
探针长度：55mm
探针直径：3mm
探针材料：316L不锈钢
密封材料：ABS工程塑料
电缆规格：2米3线制
2、土壤温度
测量参数：土壤温度
测量单位：℃
测量量程：-55～150℃
测量精度：±0.2℃
稳定时间：通电后3秒左右
响应时间：＜1秒
探针长度：200mm
探针直径：3mm
传感器材料：316L不锈钢；德国Heraeus公司进口A级ST-1-PT1000精密铂电阻
密封材料：ABS工程塑料
电缆规格：1.5米4线制（电缆长度可选）
3、土壤PH（固态）
采用国际先进的固体电介质和大面积聚四氟乙烯液接界，不易堵塞，免维护,配备野外防护套和滤网
测量范围： pH：0～14
输出形式：电压 0-2VDC
准 确 度： ±0.02 (pH4~9)
分 辨 率： 0.01
稳 定 性：≤0.02/24h
供电方式：DC 5~24V
输出信号：0~2V，4～20mA，RS485等
工作环境：温度0～60℃；相对湿度≤85%
电源功耗：≤3W
外形尺寸：96×96×110mm（高×宽×深）
4、水深
测量形式及范围：0～50000mmH2O
允许过载：2倍满量程压力
工作温度：-20～80℃
温度补偿：-10～70℃
存储温度：-40～80℃
准确度：0.2%FS(典型)
稳定性误差：0.2%FS(典型)
温漂系数：0.03%FS（典型，量程小于5mH2O）
5、含盐量
测量参数：盐分
测量单位：mol/L
测量量程：0～0.15mol/L（标配），也可定做0～0.075mol/L，0～0.05mol/L等
测量精度：±2%
分辨率：无限小mol/L
工作范围：-30℃～70℃
电导电极材料：石墨
稳定时间：通电后1秒
响应时间：＜1秒
密封材料：ABS工程塑料
电缆规格：2米4线制（RS485）（电缆长度可选）
6、电导率
测量参数：土壤电导率
测量单位：mS/cm
测量量程：0～20 mS/cm
输出形式：电压 0-2VDC
测量精度：±2%
分 辨 率：无限小mS/cm
工作范围：-30℃～70℃
电导电极材料：石墨
稳定时间：通电后1秒
响应时间：＜1秒
密封材料：ABS工程塑料
7、ORP（氧化还原电位）
电极电位：245―270mv（15―30℃）
测试范围：0-1999mV
参比电极内阻：≤10kΩ定性：±8mv/24h
8、土壤有效磷
采用物理传感器非化学法
测量单位：ppm
测量范围：0～1000 ppm
准 确 度： ±2%
分 辨 率：1ppm
稳 定 性：≤2ppm/24h
供电方式：DC 5~24V
输出信号：0.4~2V，4～20mA，MODBUS485等
工作环境：温度0～60℃；相对湿度≧25%
电源功耗：≤40W
外形尺寸：150×45×15mm（长×宽×厚）
9、土壤速效钾
采用物理传感器非化学法
测量单位：ppm
测量范围：0～1000 ppm
准 确 度： ±2%
分 辨 率：1ppm
稳 定 性：≤2ppm/24h
供电方式：DC 5~24V
输出信号：0.4~2V，4～20mA，MODBUS485等
工作环境：温度0～60℃；相对湿度≧25%
电源功耗：≤40W
外形尺寸：150×45×15mm（长×宽×厚）
10、土壤铵态氮（NH4）
采用物理传感器非化学法
测量单位：ppm
测量范围：0～1000 ppm
准 确 度： ±2%
分 辨 率：1ppm
稳 定 性：≤2ppm/24h
供电方式：DC 5~24V
输出信号：0.4~2V，4～20mA，MODBUS485等
工作环境：温度0～60℃；相对湿度≧25%
电源功耗：≤40W
外形尺寸：150×45×15mm（长×宽×厚）
11、土壤硝态氮(NO3)
采用物理传感器非化学法
测量单位：ppm
测量范围：0～1000 ppm
准 确 度： ±2%
分 辨 率：1ppm
稳 定 性：≤2ppm/24h
供电方式：DC 5~24V
输出信号：0.4~2V，4～20mA，MODBUS485等
工作环境：温度0～60℃；相对湿度≧25%
电源功耗：≤40W
外形尺寸：150×45×15mm（长×宽×厚）
