叶面积根系分析系统

              WinRHIZO叶面积根系分析系统

一、 用途：

WinRHIZO是一套用于洗根后的专业根系分析系统，可以分析根系长度、直径、面积、体积、根尖记数等，功能强大，操作简单，软件可分析植物根系的形态，色彩、分级伸展分析及根系的整体结构分布等等。广泛运用于根系形态和构造研究。

二、 原理：

WinRHIZO根系分析系统利用高质量图形扫描仪获取高分辨率植物根系彩色图像或黑白图像，该扫描仪在扫描面板下方和上盖中安装有专门的双光源照明系统，并且在扫面板上预留了双光源校准区域。此外，还配备有不同尺寸的专用、高透明度根系放置盘。扫描时，扫面板下的光源和上盖板中的光源同时扫过高透明度根盘中的根系样品，这样可以避免根系扫描时容易产生的阴影和不均匀等现象的影响，有效地保证了获取的图像质量。

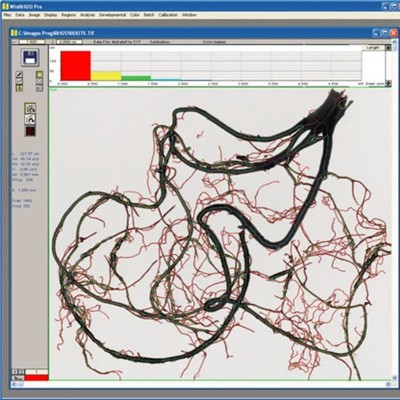

 WinRHIZO软件可以读取TIFF，JPEG标准格式的图像。针对获取的图像，利用插入加密狗解密的软件，同时配合厂家针对扫描仪配置的Scanner.cal校准文件，对扫描获得的高质量根系图像进行分析。采用非统计学方法测量计算出交叉重叠部分根系长度、直径、面积、体积、根尖等基本的形态学参数；利用软件的色彩等级分析功能，还可以对根系颜色进行分析，从而进行根系存活数量、根系生长和营养状况等方面研究；利用软件的高级分析功能，还可以对完整的植物根系图像进行根系连接分析（研究根系分支角度、连通性等形态特征）、根系拓扑分析（研究根系连接数量、路径长度）和根系分级伸展分析（记录根系整体等级分布情况）。从而满足研究者针对植物根系不同类别和层次的研究。

三、 组成：

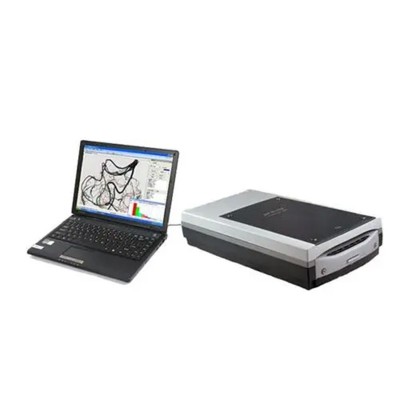

1、 图像扑捉系统：经过厂家调试的标准根系扫描设备，匹配专门的光源、具有永久校正特点、根系固定装置等

2、 根系分析系统：基本版 /标准版 /专业版WinRHIZO分析软件

3、 说明书

4、 电脑技术指标

Pro专业版还具备如下功能特征：

1、根系颜色分析：根的长度、面积、体积、根尖计数、根系存活数量等研究

2、根系连接分析：用于根系分支角度、连通性等形态研究

四、扫描仪参数

扫描元件：6线交替微透镜CCD

光学分辨率：6400x9600dpi（使用胶片支架），

扫描速度：反射稿、A4、300dpi：单色11秒，

色彩位数：48位 接口类型：USB2.0（Type B接口×1），IEEE

产品尺寸：503×308×152.5mm

扫描光源：白色冷阴极荧光灯CCFL

透扫适配器：35mm胶片条6帧×4  35mm...

动态密度：4.0

光学分辨率：6400x9600dpi（使用胶片支架），4800dpix9600dpi（反射稿或使用导轨）

最大分辨率： 12800×12800dpi

扫描介质： 文件，图片，照片，胶片

扫描速度： 反射稿、A4、300dpi：单色11秒，彩色14秒

胶片扫描：35mm，2400dpi：正片：47秒，负片：44秒

接口类型： USB2.0（Type B接口×1），IEEE-1394（6针接口×1）

性能参数

扫描光源：白色冷阴极荧光灯CCFL

色彩位数： 48位

透扫适配器： 35mm胶片条6帧×4

             35mm幻灯片12帧

             120/220胶片（最大6×20cm）2帧

             4"×5"英寸胶片2帧

动态密度： 4.0

介质尺寸： 216×297mm（A4，US Letter）

           149×247mm（使用胶片支架）

           203×254mm（使用导轨）

双面扫描：手动

网络扫描：不支持

其它参数

产品尺寸：503×308×152.5mm

产品重量：6.6kg

操作系统：Windows XP/2000

          Mac OS X 10.2.7或更高版本

电源类型：AC 220-240V，50/60Hz

电源功率： 工作：32W，待机：19W

环境参数：工作温度：5-35℃，工作湿度：10-80%（无凝露）

其它特点： 去除颗粒、色彩翻新、去除灰尘、全真数码影像技术 II(PIM II)、优化自动曝光、钝化面具过滤器、优化去除网纹、柱状图色调曲线调整、Digital ICE、调色板工具

​
