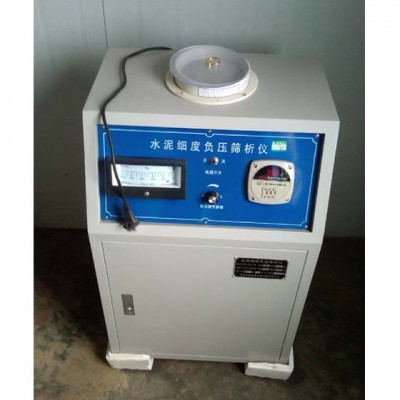

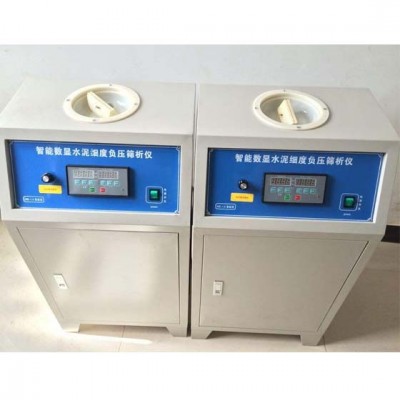

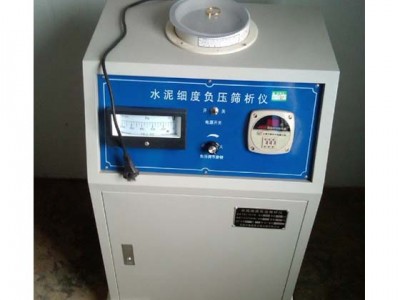

水泥细度负压筛析仪

一、产品简介：

本产品是按国家标准GB1345-91《水泥细度检验方法80um筛析方法》新标准干筛法要求研发生产的，是一种新颖的粉末细度筛分测试仪，用于水泥细度检验和水泥生产控制。具有筛分速度快、精度高、复演性好、结构简单、操作方便、降低能耗等特点，是水泥质检站、水泥生产厂、科研所和大专院校水泥物理性能检验实验室必备仪器。

二、主要技术参数：

1、筛网目孔边长：0.08mm

2、负压筛内径：150mm

3、负压筛高度：25mm

4、负压可调范围：-4000～-6000Pa

5、筛析时间自动(控制可调范围) ：0～599 S

6、喷气嘴转速：30r/min

7、喷嘴口与筛网距离：2-8mm

8、负压源功率：900W

9、外形尺寸： 400×430×800mm

10、净重：40KG

11、工作噪音：≤75dB

三、结构原理：

1、主要由箱体、筛座、桶式吸尘器装置和数显时间控制器等组成。

2、筛座内装有同步电机、喷嘴、硬管等，上面安放试验筛及筛盖。硬管下端以软管与旋风筒进气口相接，另外还有小口用软管接在负压表上。

3、桶式吸尘器作为负压源，吸口接在旋风筒出气口上，其电机可经面板上的调压旋钮进行无级调整，以便随时改变仪器的工作负压。

4、旋风吸尘装置由旋风筒和收尘瓶组成，旋风筒口的配置大大提高了收尘效率，使95%的水泥粉尘落入收尘瓶，从而减少了吸尘器的清灰次数。

5、数显时间控制器由数显屏和定时器构成，一方面将工作时间显示出来，另一方面使仪器能在工作2分钟后自动停下来。

6、启动后，吸尘器和同步电机开始工作，使得筛座内保持在负压状态下，试验筛上面的待测水泥细粉在喷嘴喷出的气流的作用下变为动态，其中粒径小于筛网孔径的细粉在负压吸引下通过试验筛被吸走，而粒径大于筛网的细粉则留在试验筛上，从而完成筛分，满足了GB1345-91规定的试验要求。

四、操作规程：

1、采用箱子及塑料袋包装，开箱后应检查产品合格证、装箱单、使用说明书等资料是否齐全，并仔细阅读使用说明书。

2、将水泥细度负压筛析仪安放在平整且水平的地面上，打开后门，检查所有零部件是否都已安装好，注意使各连接管口保持紧密状态，然后将电源插头插入220V交流电源插座内，并有可靠接地，仪器即可投入使用。

3、将计时器定于所需时间，打开电源即可工作，时间到所定时间仪器自动停止工作，如果工作负压超出了"-4000C~6000Pa"的范围，应旋动调压旋钮将负压调节在国标规定的范围之内。

4、GB1345-91进行筛分时，先用天平称出25g的水泥试样，倒入试验筛内并盖上筛盖，然后启动，待停机后取下试验筛，将筛余物倒入天平称量，得出筛析结果
