土壤养分传感器土壤氮磷钾传感器

MC-NPK型

土壤养分铵态氮、硝态氮、速效氮、速效磷、有效钾传感器

产品使用手册



北京盟创伟业科技有限公司

本公司郑重承诺：凡是采购我公司传感器的用户，我公司提供免费一对一的技术支持（接线方法、数据解析、维护保养等知识），直至用户掌握使用。

1、概述

MC-NPK型土壤养分铵态氮、硝态氮、速效磷、有效钾传感器，体积小、功耗低、性能稳定、耐腐蚀、长寿命，特别适合于长期埋设在土壤或者其他介质中，用于长期监测土壤养分数据变化，适合用于指导种植户合理掌握施肥节奏和数量。



2、特点

1、本传感器体积小巧化设计，测量精度高，响应速度快，互换性好

2、密封性好，可直接埋入土壤中使用，且不受腐蚀。探针采用优质316L不锈钢，耐酸碱腐蚀。

3、实时监测土壤养分数据。

4、土质影响较小，应用地区广泛

5、测量精度高，性能可靠，确保正常工作，响应速度快，数据传输效率高



3、适用范围

适用于精准农业、节水灌溉、环境监测、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验等需要测量土壤养分的领域。



4、技术参数

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）

5、产品资料

土壤铵态氮（NH4）

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤0.3W

外形尺寸：150×45×15mm（长×宽×厚）



土壤硝态氮(NO3)

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤0.3W

外形尺寸：150×45×15mm（长×宽×厚）



土壤有效磷

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤0.3W

外形尺寸：150×45×15mm（长×宽×厚）



土壤速效钾

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤0.3W

外形尺寸：150×45×15mm（长×宽×厚）



6、数据转换方法

土壤养分RS485报文

修改地址

10功能码写地址指令：00 10 80 00 00 01 02 00（新地址）（校验位低）（校验位高）



7、使用上的注意事项



警    告

不按线序接线，可能造成该设备及连接该设备的仪器损坏

输入电源超过该设备的最大接入电源时，将造成该设备的损坏



注    意

 使用前请先完整阅读本说明书

 不要试图将探针插入石子或硬的土块中，以免损坏探针

 将传感器移出土壤时，不能直接拽拉电缆

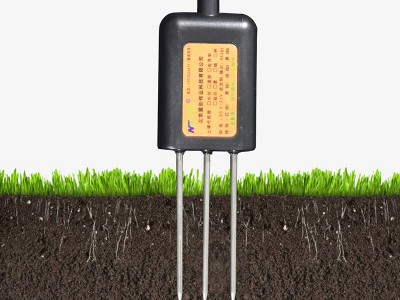

 传感器探头插入土壤/基质时要充分，以减少操作误差，提高测量精度



8、产品保修

本产品保修期为一年。从发货之日算起，十二个月内，因传感器质量问题（非人为损坏）而引起的故障，本公司负责免费维修或更换，超过保修期后只收成本费。

​
