土壤热通量传感器

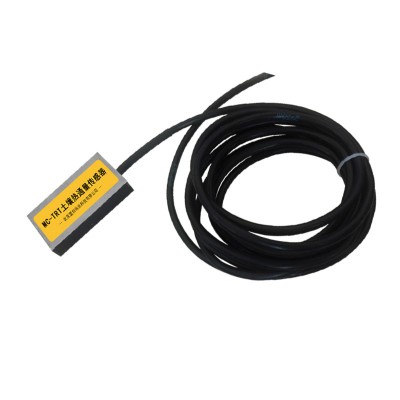

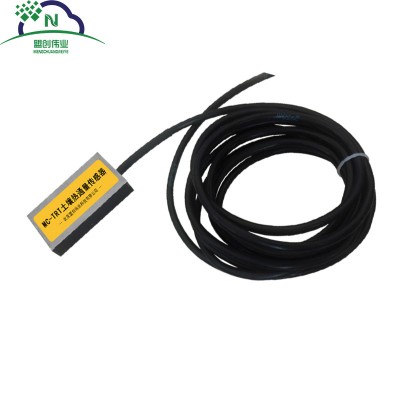

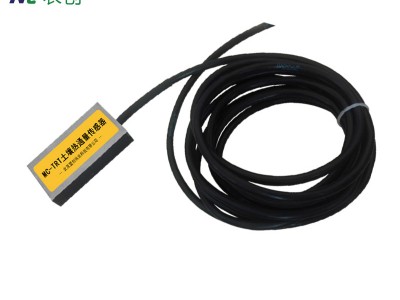

MC-TRT型土壤热通量传感器

产品使用手册





本公司郑重承诺：凡是采购我公司传感器的用户，我公司提供免费一对一的技术支持（接线方法、数据解析、维护保养等知识），直至用户掌握使用。

一、 产品概述

土壤土壤热通量传感器又称作热流板、土壤热通量板、热流计等名称，是用来测量热通量的仪器，可以用于土壤内部测量。它通过一个热电堆，以电压形式输出，电压正比于热通量，它容易操作，特别适用于测量土壤和建筑墙体、玻璃墙体的热导率。 利用埋在土中2cm处的热通量板所测量得到的土壤热通量值。一年当中，它是随着季节的变化而变化，夏季土壤热通量为正值，既有热量进入土壤层中，而且量值较大；冬季则土壤热通量为负值，土壤中的热量向大气释放，但量值较小。



二、 适用范围

本品可广泛用环境、农业、林业、种植、建筑、等领域。



三、 技术参数

供电电压：  □12-24V      □5V

输出信号：  □电流型 4～20mA  □0-2V  □RS485     □

测量范围：-200至200 w/m2

内阻小于300Ω

测量精度：小于5%

热流计算公式

   热流量（w/m2）=系数（w*m-2/mv）*输出（mv）



线色定义

四、功能特点

1. 体积小巧，测量快速准确

2. 低功耗设计，采用合理的功耗控制模式

3. 性能稳定



五、测量方法

（一）土壤中测量方法

应该使板面与热流量方向相垂直，水平放置于土壤层中。传感器的埋设深度，通常是距自然下垫面3-10厘米深处，应尽量避免直接设置在土层表面，因为自然下垫面并非几何平面，表面的微小起伏将使传感器读数失去代表性，同时传感器的上表面直接与空气接触也可能产生辐射误差。通常在观测场地选择一块具有代表性的地段，用铲刀垂直向下挖一剖面，

从土壤表面向下沿剖面量出所需要的深度，然后沿水平方向掏空，其大小正好可以放置热流板，并使传感器的上下两侧面能与土壤保持良好的接触，将导线沿剖面引出再将土壤回填。但要注意，热流板的埋设深度应该是其中心线与土壤表面的距离。

（二）墙面上测量方法

首先将热流传感器表面均匀涂上凡士林，将涂有凡士林的热流传感器贴在墙体表面，使墙体和热流传感器能够进行紧密接触，停留几分钟后，待热流传感器适应环境温度后可开始测量。



六、常见故障现象及解决方法



1.传感器输出信号异常

a) 查看供电电压是否稳定

b) 查看供电范围是否正常

c) 检查线路是否虚接



2.传感器无信号输出

a) 查看电源正负极和地线是否连接正确

b) 检查电源电压是否符合要求



七、维护和保养

本仪器属精密的电子产品，正确的的维护和保养有助于保护仪器性能、延长仪器的使用寿命，请注意以下几点：

1、 请依据使用说明书的要求正确使用说明书，接钱有误有可能导致仪器损坏。

2、 不要用挥发性液体擦拭仪器，否则可能导致仪器变色变形；软布擦拭，避免仪器外部保护膜划伤，延长仪器使用寿命。

3、 仪器应轻拿轻放，不得摔落或重压，否则将导致仪器变形、内部电路板损坏。

4、 不要在仪器带电的情况下触摸感应部位，以影响量结果或导致仪器内部电路的损坏。

5、 请勿私自拆卸和改装本仪器，以免对仪器造成损坏。

6、 仪器使用时应用螺丝牢固固定，否则有可能损坏仪器。

7、 定期检查仪器电源电压，确保仪器正常运行。



八、RS485通讯协议

采用了MODBUS-RTU协议的命令子集，使用读寄存器命令（03）（06）。

1、数据传输方式：

8位数据位，1位停止位，无校验位。

2、数据传输速率：

缺省波特率为9600bps，不可修改，用户希望使用其他波特率时，请在定货时声明。支持波特率：9600bps，4800bps，2400bps。

3、数据报文格式

 4、寄存器说明与命令格式

​
