管式一体土壤墒情监测站

管式一体土壤墒情监测站MC-GWS

管式超声土壤墒情监测站是非接触式土壤水分监测仪，是一款以根据监测仪发出的电磁波在不同介电系数物质中的频率变化测得各土层的湿度，利用高精度数字温度传感器，测量各土层温度，土壤盐分、电导率、土壤水势墒情，分析土壤干旱程度。能够针对不同土层的土壤水分含量进行动态观测，而且是进行快速、准确、全面地观测，让人们实现对土壤的高度感知。

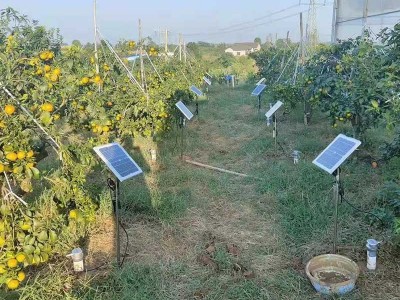

管式超声土壤墒情监测站采用分层设点的观测结构，地面配置一个温度观测点，地下土壤每隔10cm配置一个土壤温湿测点，观测相对应范围内的土壤温湿度。如下图所示：



一、产品特色

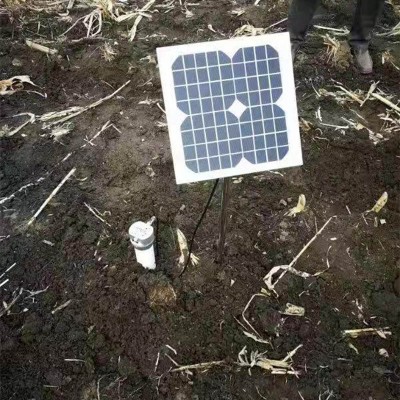

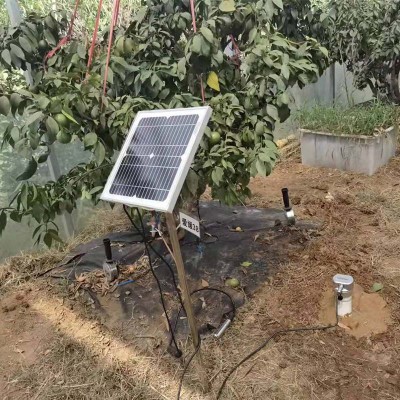

1、预先埋入一根塑料管，将主传感器安置于管内，能够从预留管中轻松地取出、更换主传感器，维修方便，循环使用率高。

2、可在塑料管中上下移动，实现对各个土层土壤水分含量的动态观测。

3、发射近1G赫兹的高频探测波，可以穿透塑料管，有效感知土壤环境。

4、不会受土壤中盐离子的影响，化肥、农药、灌溉等农业活动不会影响测量结果，数据精准。

5、传感器的电极没有直接与土壤接触，避免电力对土壤及土壤中的植物的干扰。

6、远程接收平台可以同时绑定多个气象站设备，其子菜单围绕设备采集数据的查询、导出，及设备的控制、参数的设置等展开；“信息接收设置”主要是设置消息接收账号进行设置，以及查看报警记录等。

7、参照中国农业行业标准：NY/T 1782—2009《农田土壤墒情监测技术规范》，实时管式超声土壤墒情监测站5层测量传感器分别测量田间10cm、20cm、30cm、50cm、80cm的土层温度/湿度数据，测试参照用户需求定制三层、四层、五层、六层采集管体，测试深度也可调整。

8、参照中国水利行业标准，SL 364-2006土壤墒情监测规范，土壤含水量垂向测点的布设要求：一点法20cm，二点法20cm、40cm，三点法10cm、20cm、40cm，可根据需要监测10cm、20cm、40cm、60cm、80cm、100cm深度土壤墒情。

采集器主机性能：

1、低温工作试验：

在-40℃的条件下，样品通电工作2H，试验期间、通过智能云平台可以查看样品的传感器数据。

2、高温工作试验：

在60℃的条件下，样品通电工作2H，试验期间、通过智能云平台可以查看样品的传感器数据。

3、恒定湿热工作试验：

在40℃、95%RH的条件下，样品通电工作2H，试验期间、通过智能云平台可以查看样品的传感器数据。

4、数据采集器系统功能：能够实现支持真彩4寸触摸屏中文显示、触摸屏幕音响提醒、支持通讯接口、支持离线、GPRS在线两种联网方式、数据采集、采集数据可随机存储或上传到云端服务器、存储功能、设置界面功能强大、时钟显示和设置、支持GPS模块进行全球卫星定位经纬度和海拔、多路数据采集、无线网络传输、支持扩展拍照等功能。



二、技术参数

1、土壤水分（体积含水量）测量范围：0～100% ，测量精度：±3%，湿度分辨率：0.1%；

2、土壤温度测量范围：-50℃～80℃，测量精度±0.5℃，温度分辨率：0.1℃；

3、土壤水势：测量范围：0-200kPa  精度：±1  分辨率：1Kpa

0~10 Kpa = 饱和土壤     10~30 Kpa = 相当湿润

30~60 Kpa = 正常灌溉

60~100 Kpa = 重质粘土下正常灌溉

100~200 Kpa = 非常干燥

4、土壤电导率：测量量程：0-10000us/cm ；测量精度：±3%；分辨率：0.1us/cm

5、土壤盐分：测量量程：0～1000mg/L；测量精度：±3%；分辨率：0.1mg/L

6、土壤氮磷钾、铵态氮、硝态氮：采用物理传感器非化学法，测量单位：ppm

7、测量范围：0～1000 ppm，　准 确 度： ±2%

　        分 辨 率：1ppm，　稳 定 性：≤2ppm/24h

　        供电方式：DC 5~24V，电源功耗：≤40W

　        输出信号：0.4~2V，4～20mA，MODBUS485等

　        工作环境：温度0～60℃；相对湿度≧25%

8、供电方式：可选配适配器DC12~24V宽电压供电或者内置锂电池供电；

9、通讯方式: RS485通讯，MODBUS通讯协议，（波特率9600可设，地址0-255可设）；LORA无线通讯，4G无线通讯；

10、接线方式：RS485输出4线制，电源正、电源负、485+、485—，LORA/GPRS无线传输接线已内置；

11、响应时间：通电后3s内进行响应；

12、稳定时间：通电后约10s进入稳定过程；

13、外形尺寸：ϕ63mm，长度随传感器的数量而不同，标准长度约1000mm；可定制；

14、功耗：静态时功耗小于10mA，采样时的功耗70 mA；

15、工作环境：一40℃～80℃；0-100%RH；

16、平均无故障时间：≥25000h；

17、感应范围：99％是从管子外部10cm以内的范围读取；

18、外壳防护等级：用环氧树脂做为密封材料，地面部分：IP67；地面以下：IP68；

19、输出方式：4G，无限云端存储，手机app、微信公众号、Web网页系统平台远程查看。



三、物联网数据监测应用软件平台

物联网数据监测应用软件平台远程可以同时接收绑定多个气象站设备，其子菜单围绕设备采集数据的查询、导出，及设备的控制、参数的设置等展开；“信息接收设置”主要是设置消息接收账号进行设置，以及查看报警记录等。

1、能够实现注册一个智能云平台账号、登录系统等功能。

2、能够实现用户在购买了我公司的智能设备后，需要把设备唯一码添加到自己的账号中等功能。

3、能够实现无线采控设备实时数据、气象站实时数据等功能。

4、能够实现查看数据的曲线图、柱状图、饼图等图像化的数据展示，方便用户做出判断的功能。

5、能够实现对于可控制设备，可以远程手动控制设备的运行与关闭，也能使用智能控制，更加方便地对传感器采集的实时数据进行自动控制等功能。

6、中文显示：对话框、菜单、图标、窗口等界面应支持中文显示。

7、汉化程度：除专业术语外，软件产品应中文汉化。

8、软件提供了安装和卸载功能，软件各种信息易理解、易浏览、便于用户操作，软件符合中文使用习惯。

获取实时、历史气象数据，并能够配置自动气象站数据采集器各项参数。软件界面简洁、操作简单，不但能方便地查看各类气象数据，可以随时将记录数据导出到计算机中，并可以存储为EXCE表格文件，生成数据曲线，以供其它分析软件进一步进行数据处理。

1、采用可视化编程语言设计界面友好的环境监测与管理系统，实现对被监测环境的远程监测。可自由设置上下限数值。通过短信等方式报警。软件平台可远程实时监控各传感器数据。完善的数据管理功能，支持数据库管理、数据查询、导出、打印、统计分析、图表分析等各项数据处理。

2、在线监测各环境因素参数的表现形式：A、清单明细式，可以直观地查看各个环境因素参数在某个时间点的监测数据。B、曲线走势图显示方式，C、立柱式走势显示等。

3、支持手机APP、微信公众号、计算机上随时查看各个参数的实时数据和历史数据。

4、安全性高：基于云架构的安全认证机制和资源访问机制，有效地保护用户的监测数据、应用数据、专业数据等信息。

5、易用性强：用户只需将设备部署到现场，再通过自服务门户将设备的基础信息录入到平台，就可以使用。平台对复杂的专业信息进行了封装和简化，为最终用户提供了简单易用的应用界面；为应用系统开发者提供了标准的、专业的服务接口套件。

6、协作性强：强大的信息共享，使得用户能方便、快捷获取所需的信息。

7、扩展性强：平台可以随着用户的解决方案而灵活扩展。平台的架构支持任意数量的设备，新应用和新设备可以方便快速的增加。

8、GIS地图生成：利用检测设备内置的GPS模块，实现卫星定位数据捆绑测试数据信息，实施GIS地图定点监控每个检测点的位置信息，监测者可在其卫星定位图标上点击位置坐标查看该检测点测试数据相关索引信息。

9、GPS卫星定位系统：集成 GPS、BeiDou和QZSS的多卫星定位系统的并发接收，支持GPS、BeiDou 和 QZSS L1频段同步接收功能，并拥有33个追踪信道，99个捕获信道和高达210个PRN信道，能够追踪和捕获任何 GPS 和 BeiDou 等混合信号。

​
