支柱型避雷器装置

一、概述

配网架空绝缘化进程很快，但杆上配变区域普遍存在开关、避雷器、接地线夹、支柱等接续部位多带来了运行故障点多、绝缘安全保护条件差、安装繁杂、维护难度大且成本高、带电作业条件差等系列问题。为应对上述问题，必须对杆上配变系统的些设备和线路接法进行改造。

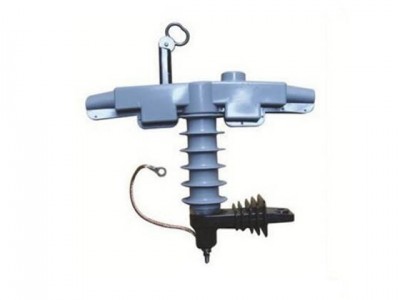

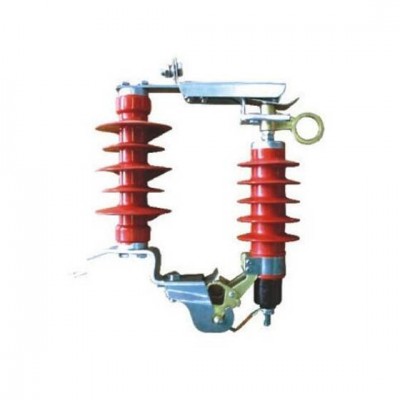

HY5WDG-17/50型氧化锌避雷器装置具有带支柱功能、避雷器功能、母排接线功能、验电接地功能的合四者功能为一体。，采用这种装置同时可减少一根避雷器横担（因利用了本来需要的支柱横担），可减少下垂线固定用的三个绝缘子，也就是减少七处剥皮点，减少施工工时，同时减少六处故障点，则能达到简化线路装置，进一步增加运行安全可靠性的目的，使线路加简洁美观。这种装置集成了多种功能，把原需要七处剥皮点的绝缘并在一处绝缘，并且此绝缘罩设计合理，能真正做到全程绝缘，为安全和带电作业创造了有利条件。

二、使用条件

1．环境温度：±50℃

2．海拔：不超过2000m

3．风速：不超过35m/s

4．污秽等级 III级

5．无易燃、易爆厦剧烈振动的场所

三、主要技术参数

型号 避雷器额定电压KV （有效值） 系统标称电压KV （有效值） 避雷器持续运行KV （有效值） 直流1mA参考电压不小于KV （有效值） 雷击冲击电流硅压不大干Kv （有效值） 电流冲击2ms方波电流A （峰值） 大电流压力释放预期对称电流KA（峰值） 抗弯强度N

HY5WBG-17/50 17 10 13 6 25 50 100 25 1000

HY5WBG-17/50T 17 10 13 6 25 50 100 25 1000

HY5WDG-17/50 17 10 13 6 25 50 100 25 1000

HY5WDG-17/50T 17 10 13 6 25 50 100 25 1000

HY5WDG-34/90 34 24 27.2 25 90 250 50 1000

HY5WDG-34/90T 34 24 27.2 25 90 250 50 1000

四、产品特点

1．避雷器的芯体和外套，通过模压成型，使其成为无空腔的密实整体，消除了呼吸作用引起的吸潮，从根本上杜绝 了避雷器芯片受潮导致的事故。

2．避雷器内部采用特殊的加强结构，使其具有良好的机械性能，可以兼作绝缘子

3．避雷器合成外套用硅橡胶材料制成，使其抗污秽性能强并具有良好的防爆性能。另外重量轻，使用寿命长。

4．避雷器均是按耐Ⅲ级重污秽设计和生产的，其绝缘外套的小爬电比距为25mm/KV。5．避雷器总体结构进行了优化设计，具有组合功能。

(1)兼有接地梗，可满足验电、接地需求，可简化杆塔装置。

(2)特殊的加强结构，使其具有良好的机械性能，可兼作支柱绝缘子。

(3)进雷器装置，把传统需要七处护罩并于一处的全绝缘设计。

(4)本避雷器采用全绝缘设计，可有效的避免外力破坏等事故的发生。

6．HY5WDG-1 7/50T避雷器装置具有带支柱功能、连接端子母排接线功能、验电接地功能，其中连接端子母排可分段电缆故障、缩小停电范围、具有刀闸的分断功能。
