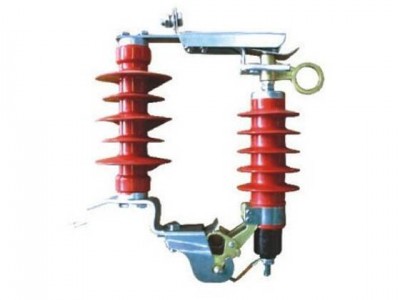

跌落式避雷器HY5WS-1750DL

一、概述

跌落式（可投式、可卸式）避雷器是将配电型氧化锌避雷器改装后巧妙地安装在跌落熔断器的跌落式机构上，达到在不断电的情况下，可以借助绝缘拉闸操纵杆方便地对避雷器进行检测，维修与更换，不但保证了线路的畅通，而且大大地减少了电力维护人员的工作强度和时间，特别适合于不宜停电的场所如邮电通讯、机场车站、医院、繁华商业区等。产品其它性能同配电型避雷器。

二代跌落式避雷器增加了脱离器，在避雷器出现异常发生故障时，利用工频短路电流让脱离器动作，使脱离器接地端自动脱开，避雷器元件翻落，退出运行防止事故进一步扩大，并易于维护人员及时发现进行维护和更换。其翻落原理类似熔断器熔丝熔断引起熔管翻落。

我公司采用了目前的RW12型跌落机构，接触可靠、分合灵活，并采用复合支柱和不锈钢盖的配件，具有防污防腐好等优点。脱离器有热熔式和热爆式两种，热熔式脱离器简单经济；热爆式脱离器具有动作速度快，动作电流范围广，又能耐受规定电流冲击和动作负载的优点。

产品性能满足国家标准GB11032-2000(eqvIEC60099-4：1991）《交流无间隙金属氧化物避雷器），JB/T8952-2005《交流系统用复合外套无间隙金属氧化特避雷器》，GB311.1-1997《高压输变电设备的绝缘配合》。

二、产品特点

1.避雷器单元可带电随时装卸，特别适合于不宜停电的场所。

2.带脱离器，避雷器单元故障时能自动翻落，退出运行，故障线路正常运行。

3.因故障时单元翻落形成明显标志，易于发现，及时维修更换。

4.避雷器采用复合外套，跌落机构采用复合支柱，憎水性好，耐污能力强。

三、使用条件

1. 环保温度：-40℃~+40℃；

2. 海拔高度不大于3000m；

3. 电源频率：48Hz~62Hz；

4. 大风速不超过35m/s；

5. 地震烈度7度及以下地区。
