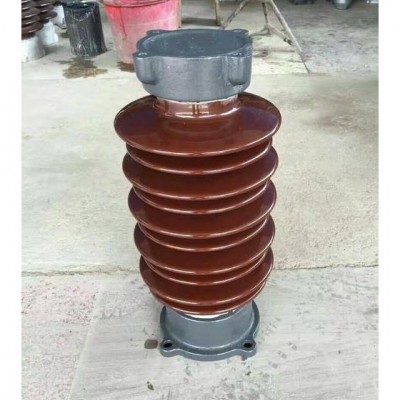

ZSW户外支柱绝缘子

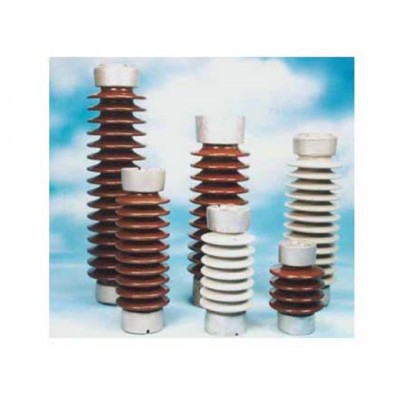

高压支柱绝缘子

概述

高压支柱瓷绝缘子，用于工频交流电压40.5KV~550KV户外电站、变电所装置和电器设备中，作带电部分的绝缘和支持用。

高压支柱瓷绝缘子分为普通型和耐污型两大类。耐污型按污秽等级分为Ⅱ级、Ⅲ级、Ⅳ级。高压耐污棒形支柱绝缘子，均采用大小伞结构，大伞间间距大，不易被雨水桥接，同时大伞又能起到保护小伞的作用，从而提高产品的电气性能。

瓷件按强度等级不同，分别采用铝质中强瓷，高强瓷制成。所有产品胶装端采用上砂结构，高强瓷采用了压缩釉和压缩砂，有效地提高了瓷件和胶结强度；从而提高产品运行可靠性，水泥表面涂防水胶。

ZS 上下法兰均为球墨铸铁，表面全部热镀锌，在保证强度的同时，提高了抗腐蚀能力。根据用户要求，还可配置外磁性法兰。

技术标准

高压支柱瓷绝缘子，严格按照GB8287-1《高压支柱瓷绝缘子头一部分：技术条件》、GB8287-2《高压支柱瓷绝缘子第二部分：尺寸与特性》和GB12744《耐污型户外棒形支柱瓷绝缘子》生产，亦可按IEC168和国外标准供货

主要型号：

型号： 110KV：ZSW2-110/4、ZSW3-110/4、ZSXW-110/4、ZSW-110/6、ZSW-110/8、ZSW-110/10、ZSW-110/40.5KV：ZSW7-40.5/4L-2、ZSW7-40.5/8L-2、ZSW8-40.5/4L-3、ZSW8-40.5/8L-3、ZSW9-40.5/4L-4、ZSW2-40.5/4K-2、ZSW2-40.5/6L-2、ZSW1-40.5/4L-272.5KV：ZSW7-72.5/4L-3、ZSW7-72.5/8L-3、ZSW8-72.5/4L-4、ZSW1-72.5/4L-3、126KV：ZSW-126/10-3、ZSW1-126/10-3、ZSW-126/10-4、ZSW1-126/10-4、ZSW3-126/10-3、ZSW1-126/10-4、ZSW1-145/10-3、ZSW1-126/12.5-3、ZSW1-126/12-4、ZSW3-126/12.5-3、ZSW-126/12-4、ZSW2X-126/12.5-3、ZSWX-126/12-3、ZSW1X-126/12-3、ZSW4-126/12.5-4、ZSW-126/15-4、ZSW3-126/16-3、ZSW4-126/16-3、ZSW8-126/16-3、ZSW2-126/16-3、ZSW7-126/16-3、ZSW1-126/16-3、ZSW9-126/16-3、ZSW-126/16-4、ZSW1-126/16-4、ZSW2-126/16-4、ZSW3-126/16-4、ZSW4-126/16-4、ZSW-126/16-3、ZSW3-126/16-4、ZSW4-126/16-4、ZSW4-126/12L-4、ZSWX-126/18-2、ZSW3-126/18-3、ZSW5-126/18-3、ZSW-126/18-3、ZSW-126/21-3、ZSW1-126/21-3、ZSW-126/21-4、ZSW-126/25-3、ZSWX-126/25-3、ZSW1-126/25-3、ZSW-126/30-3、ZSW-126/32252KV：ZSW15-252/8-3、ZSW16-252/8-3、ZSW20-252/8-3、ZSW2-252/8-3、ZSW18-252/8、ZSW19-252/8、ZSW17-252/8、ZSW-252/8-4、ZSW1-252/8-4、ZSW2-252/8-4、ZSWX-252/8、ZSW4-252/8-3、ZSW5-252/8-3、ZSW6-252/8-3、ZSW3-252/8-3、ZSW7-252/8-3、ZSW2-252/8-3、ZSW22-252/8、ZSW23-252/8、ZSW24-252/8、ZSW10-252/8-3、ZSW3-252/8-4、ZSW4-252/8-4、ZSW5-252/8-4、ZSW6-252/8-4、ZSW7-252/8-4、ZSW8-252/8-4、ZSW-252/10-3、ZSW3-252/10-4、ZSW2-252/10-4、ZSW4-252/10-3、ZSW5-252/10-4、ZSW-252/12-3、ZSW1-252/12.5-3、ZSWX-252/12-3、ZSW2-252/12、ZSW3-252/12、ZSW-252/15-3、ZSW1-252/15、ZSW-252/16-3、ZSW2-252/16363KV：ZSW7-363/4-2、ZSW7-363/8K-2、ZSW7-363/10K-2、ZSW8-363/8K-2、ZSW8-363/10K-2、ZSW9-363/8K-3、ZSW9-363/10K-3、ZSW4-363/8K-3、35KV：ZSW-35/4、ZSW-35/6、ZSW-35/8、ZSW-35/400、ZSW1-35/600、ZSW-35/800、ZSW1-35/6
