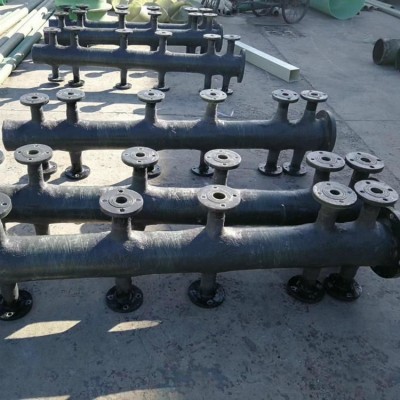

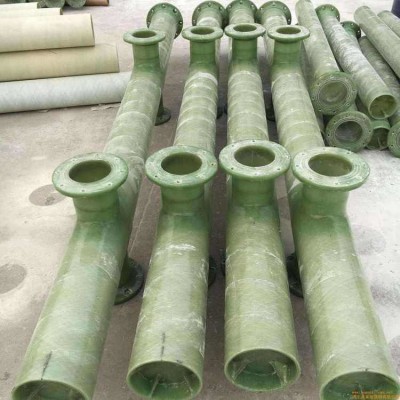

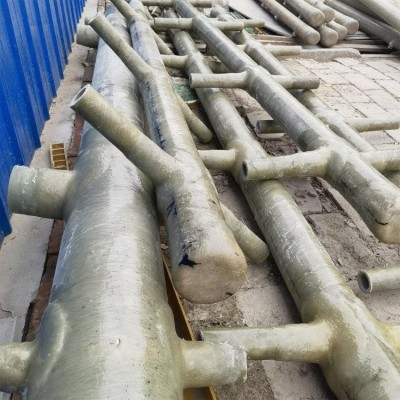

玻璃钢喷淋层

喷淋层中管网（塔体喷淋，脱硫塔喷淋系统，玻璃钢喷淋管）的作用是浆液通过分布在喷淋管上的喷嘴喷出雾状液以吸收烟气中的S02。要求管内外均耐磨蚀，管内同时要求耐浆液腐蚀，管表面要求耐浆液冲刷。其设计，首先要考虑喷头的布置，应保证塔内喷出浆液匀称，避免疏密不均。喷头的数量根据液／气比需要的浆液量而定。为保证浆液与烟气的接触充分，一般喷浆管分成3～4层(极个别厂有用2层的，但用的是锥尾式单向喷头)，喷淋层间距通常为lm～2m，一般按1．5～1．7m计。
喷嘴的性能对脱硫率有重要影响。目前在湿法喷淋层脱硫塔内通常采用空心
锥切线型、实心锥切线型、双空心锥切线型、实心锥、螺旋型5种喷嘴。常用的脱硫喷嘴有2种形式：螺旋型实心锥喷嘴和空心锥切线型喷嘴。螺旋型实心锥喷嘴的特点是喷淋量大，所以喷嘴个数少，缺点是结构易碎，且液滴均匀性也有待提高。在湿法脱硫吸收塔上，空心锥切线型喷嘴是螺旋型实心喷嘴的替代产品，其自由畅通直径大，具有自清洗功能，应用最为普遍，因此选用该型式喷嘴。脱硫喷嘴采用的材料主要有反应烧结碳化硅(RBSC)和氮化硅结合碳化硅(SNBSC)。RB-SC属于精细陶瓷，显气孔率小，弯曲强度大，适用于制作精细的螺旋型喷嘴。SNBSC主要制造空心锥类喷嘴。目前，脱硫喷嘴的国产化率仍然很低，有的厂家正在开拓脱硫喷嘴业务，但是目前的制作还处于粗旷型模型仿制阶段。从国外公司的供货情况看SNBSC是喷嘴的主导材料。各喷淋层喷嘴错开布置，保证浆液重叠覆盖率至少达170％～250％，最外层喷嘴与塔壁要保持合理距离，防止塔壁穿孔漏浆。

​
