LORA无线采控系统

                                    LORA无线数据采集和智能控制一体化系统



适用范围：温室大棚、畜牧养殖场、水产养殖基地、食品加工、文物保护单位、发酵行业、食用菌栽培、微环境气象数据监测、组培室、及各种需要随时在线精准监测环境中的参数，同时进行自动化控制。

MC-LORA型物联网数据采集和智能控制一体化系统，由MC-LORA型智能网关、MC-LORA型无线节点采集/控制器、智能控制柜、物联网数据应用平台组成。
一、MC-LORA型智能网关



LoRa是低功耗局域网无线标准，最大特点就是在同样的功耗条件下比其他无线方式传播的距离更远，实现了低功耗和远距离的统一，它在同样的功耗下比传统的无线射频通信距离扩大3-5倍。
网关(Gateway)又称网间连接器、协议转换器，特点如下：
1、内置LORA无线通讯模块，实现智能网关与无线节点采集/控制器进行数据交换。
2、内置2G/4G/5G无线通讯模块，配备SIM卡，可实现网关直接联网。
3、配备标准LAN口，插入网线即可自动识别并联网。
4、配备多种状态显示灯，显示网络、电源、信号、数据等状态。
5、既可以用于广域网互连，也可以用于局域网互连。

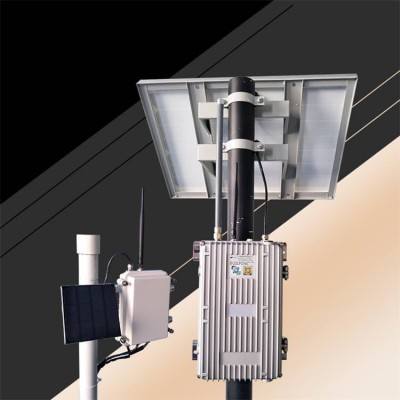

6、低功耗设计，如在户外使用，可使用太阳能系统供电。
7、一个网关可以接入多路节点传感器、自动化设备。
LoRa的特性



传输距离：城镇可达2-5 Km ， 郊区可达15 Km 。
工作频率：ISM 频段 包括433、868、915 MH等。
标准：IEEE 802.15.4g。
调制方式：基于扩频技术，线性调制扩频（CSS）的一个变种，具有前向纠错（FEC）能力，semtech公司私有专利技术。
容量：一个LoRa网关可以连接上千个LoRa节点。
电池寿命：长达3-10年。
安全：AES128加密。
传输速率：几百到几十Kbps，速率越低传输距离越长。

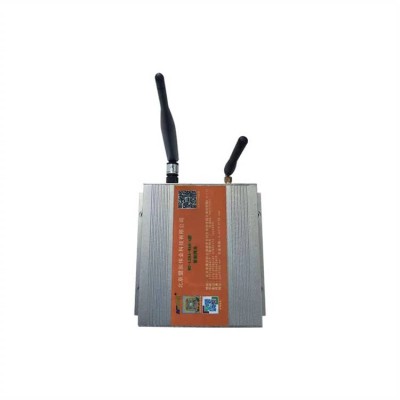

LoRa无线网关
是集LoRa、4G、WIFI、SDI-12、RJ45、RS485/232等传输协议为一体的无线智能网关，通过LoRa低功耗无线传输协议接收传感器采集的数据也可以通过此协议直接对电磁阀和其他用电设备进行无线控制。内置工业级4G无线模块，可以实时将数据上传到云中心。适用于土壤墒情监测、科学试验、节水灌溉、园区、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等应用场景。
无线传输距离远：可达500米-2.5公里，适用城市绿化喷灌、农田灌溉、农业高效节水灌溉、大棚喷滴灌等。

二、MC-LORA型无线节点采集/控制器

无线节点模块是采用高效的ISM频段射频Lora扩频芯片，提供了多个频道的选择。模块可在线修改串口速率，发射功率，射频速率等各种参数。模块能够透明传输任何大小的数据，而用户无须编写复杂的设置与传输程序。模块提供多种接口、支持宽范围电压运行，传输距离远；提供丰富便捷的软件编程设置功能，应用领域非常广泛；无线节点同时可以给前端传感器设备供电，节点内含智能电源模块，能控制上电及断电时间从而实现设备的低功耗，采用锂亚电池即可工作3—5年（根据上下电频次）。
1、内置LORA无线通讯模块，实现智能网关与无线节点采集/控制器进行数据交换。
2、可采集各种485协议传感器，采集参数包括土壤温湿度、EC、PH、盐分、空气温湿度、露点温度、光照强度、有效辐射、CO2、风速、风向、大气压等。
3、可控制各种机电设备，具有8-16路输出控制端口。
4、具有16路开关量采集端口，可对各种门窗开关、卷膜开关以及各种需要双向控制的电气设备进行限位控制。
5、可配备高亮度OLED显示屏幕，实时显示当前各种传感器参数数据和脉冲电磁阀开/关状态（MC-LORA-WAN-A型才有）。
6、电路采用超低功耗设计，供电可用交流、直流电源、锂电、太阳能等形式。
7、可用作LoRa无线节点电磁阀控制器，能控制市面上所有的脉冲电磁阀。
8、无需布设电源线，自带电池就可以实现对脉冲电磁阀超过3万次的开关控制。
9、LoRa无线传输模式与智能网关进行通信。对电池电量实时检测。
10、LoRa无线节点传感器，无线传输距离远，可达500米-2.5公里，3.6V电池寿命可达5年。

LoRa无线节点传感器采集器



① 无线传输距离远：可达500米-2.5公里
② 低功耗，3.6V电池寿命可达2年
③ 钢针采用优质材料，可经受长期电解，耐酸碱腐蚀
④ 电极采用特殊处理的合金材料测量精度高、性能稳定
⑤ IP68防护等级，使用更安心放心
⑥ 可接入土壤温度、湿度、盐分、电导率、空气温湿度、风向、风速、光照、辐射等传感器。
⑦ 同时可接入10组传感器，
⑧ 可识别接入电压电流模拟信号、RS485/232等MODBUS传输协议。

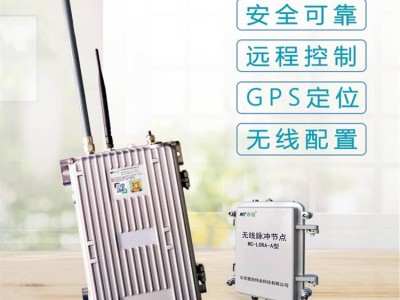

LoRa无线节点脉冲电磁阀采集控制器



LoRa无线电磁阀控制器能控制市面上所有的脉冲电磁阀。无需布设电源线，自带电池就可以实现对脉冲电磁阀超过3万次的开关控制。以LoRa无线传输模式与智能网关进行通信。对电池电量实时检测，可提前告知用户更换，不影响生产作业。安装方便。
产品特点：
☆ 无线传输距离远：可达500米-2.5公里；
☆ 低功耗，电池寿命可达2年，工作环境在-22℃-70℃；
☆ 安装简单、管理灵活，在需要移动设备和增加设备时更有优势；
☆ 传输稳定，通过8频段自动跳频；
☆ IP68防护等级，使用更安心放心；
☆ 每个节点控制器可以采集10路485协议传感器数据、同时控制两路脉冲电磁阀；
☆ 可兼容国内外的不同品牌电磁阀，如Toro 、Hunter、RainBird、伯尔梅特、拉斐尔、耐特菲姆等。





LoRa无线节点采集控制柜

LoRa无线节点采集控制柜能满足小型园区温室、大田无通讯线，统一控制完成各种机电自动化设备，卷帘、遮阳、风机、电磁阀、水泵等。以LoRa无线传输模式与智能网关进行通信。对传感器采集、实现完全智能自动化控制。



产品特点：
☆ 无线传输距离远：可达500米-10公里
1、自动化控制系统适用范围：
温室大棚种植、自动灌溉、特种养殖、食品加工、文物保护单位、发酵行业、食用菌栽培、小气象数据监测、组培室、及各种需要随时在线精准监测环境中的空气温度、空气湿度、二氧化碳、光照强度、土壤水分、土壤温度等参数.
2、智能温室控制柜可以设定各运行参数，通过监测温室内的环境温度、环境湿度、光照度、二氧化碳的浓度等来自动控制卷帘、天窗、侧窗、内遮阳、外遮阳、风机、外翻窗、加温设备等的目标值和设备的开启/关闭时间等等，通过监测土壤的水分、土壤的温度、电导率等参数来自动控制电磁阀和水泵、施肥系统设备的开启/停止等目标值。
3、温室数据采集：空气温度、空气湿度、二氧化碳、光照度、土壤温度、土壤湿度等多路传感器数据。
4、控制项目：卷帘、通风（卷膜）、加热、补光、灌溉（滴灌、喷灌）等
5、自动/手动控制柜：〖手*停*自〗，手动（本地手动人工控制模式）；停止（非使用期间或防止意外均可选停止档位）；自动（使用远程手动或全自动控制）。
6、触摸屏采集控制主机，本机可以查看数据，设置采集间隔、查看联网状态，通过TCP网口、GPRS无线等传输方式远程查看、设置、控制等。
7、自动控制柜可以实现本地手动控制、联网远程手动控制、联网启用智能自动控制功能。



​
