物联网土壤养分在线监测站

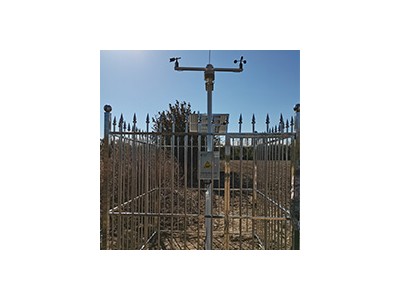

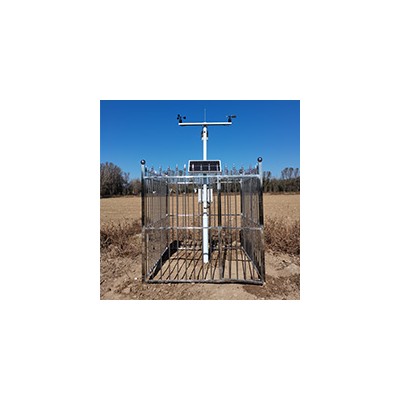

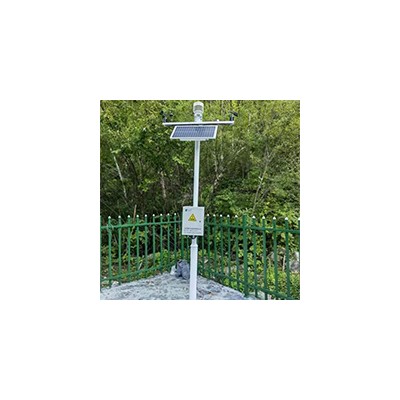

MC-ZXYF型物联网土壤养分在线监测站



简介：

MC-ZXYF型（系列）物联网自动土壤养分在线监测站，采集器主机采用现代高性能单片机硬件和高级嵌入式软件语言技术，多参数土壤传感器，经过标准土壤样品标定校准，均为北京盟创伟业科技有限公司自主研发、生产。

主要特点及用途：

1、军品级设计，可在-45℃～85℃环境下长期进行自然或者人工气候环境监测。

2、多重防护，主机采用IP67防护等级，配备专业避雷针，恶劣的环境条件下也能稳定工作。

3、可在线对土壤水分、土壤温度、土壤电导率、土壤养分、土壤含盐量、铵态氮、硝态氮、速效氮、速效磷、有效钾、水势、PH等参数进行连续监测。

4、各个传感器采用国家标准MODBUS通讯协议，具有快速反应、通讯距离远（可达几公里）、耐腐蚀、可长期在恶劣环境下工作的特点，测量精度高，功耗低（可达微安级）。

5、 数据传输可采用4G、光纤、以太网口等多种式，随时可以将主机中的数据远程发送到服务器，存储为数据库。

6、供电方式多样灵活，可根据客户要求配置市电或太阳能蓄电池、风光互补等多种供电模式（适合无电地区常年使用），以保证在断电或阴雨天气的情况下，可以正常工作。

7、用户可以随时通过手机和计算机远程查看、下载数据。软件可以查看最高值、最低值、平均值。用户可根据土壤水分和电导率、氮磷钾养分的数据变化来分析土壤各个参数之间的关联性和相互影响。

8、采集器主机内置GPS和北斗卫星导航、定位芯片，可以自动定位设备地理位置，并生成GIS地图。

9、采集器主机可内置TF存储卡，最大支持16G存储容量。在网络通讯信号出现故障或者没有网络覆盖的情况下，可以将采集数据存储在TF卡中，需要时可以随时读取、存储在计算机中。

10、可以配备八寸彩色触摸屏幕，可在屏幕上设置参数、显示数据，方便直观，美观有档次。





传感器技术参数：

一、土壤温度

测量参数：土壤温度

测量单位：℃

测量量程：-55～150℃　

测量精度：±0.2℃

稳定时间：通电后3秒左右

响应时间：＜1秒

探针长度：200mm

探针直径：3mm

传感器材料：316L不锈钢；德国Heraeus公司进口A级ST-1-PT1000精密铂电阻

密封材料：ABS工程塑料



二、土壤湿度

测量参数：土壤容积含水率

土质校正：壤土、黏土、砂土

测量单位：%( m3/m3)

测量量程：0～100%

测量精度：0～50%（m3/m3）范围内为±3%（m3/m3）

工作范围：-30℃～70℃

稳定时间：通电后1秒

响应时间：＜1秒

测量区域：以中央探针为中心的直径为7cm、高为7cm的圆柱体

探针长度：55mm

探针直径：3mm

探针材料：316L不锈钢

密封材料：ABS工程塑料



三、电导率

测量参数：土壤电导率

测量单位：mS/cm

测量量程：0～20 mS/cm（标配），可定做0～10 mS/cm、0～5 mS/cm等

测量精度：±2%

分 辨 率：无限小mS/cm

工作范围：-30℃～70℃

电导电极材料：石墨

稳定时间：通电后1秒

响应时间：＜1秒

密封材料：ABS工程塑料



四、土壤盐量

测量参数：土壤盐分

测量单位：mg/L

测量量程：0～11000mg/L（标配），也可定做

测量精度：±2%

分辨率：无限小mol/L

工作范围：-30℃～70℃

稳定时间：通电后1秒

响应时间：＜1秒

密封材料：ABS工程塑料



五、土壤PH

采用国际先进的固体电介质和大面积聚四氟乙烯液接界，不易堵塞，免维护,配备野外防护套和滤网

测量范围： pH：0～14

输出形式：电压 0-2VDC

准 确 度： ±0.02 (pH4~9)

分 辨 率： 0.01

稳 定 性：≤0.02/24h

供电方式：DC 5~24V

输出信号：0~2V，4～20mA，RS485等

工作环境：温度0～60℃；相对湿度≤85%

电源功耗：≤3W

外形尺寸：96×96×110mm（高×宽×深）



六、土壤有效氮

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）



七、土壤有效磷

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）



八、土壤速效钾

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）



九、土壤铵态氮（NH4）

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）



十、土壤硝态氮(NO3)

采用物理传感器非化学法

测量单位：ppm

测量范围：0～1000 ppm

准 确 度： ±2%

分 辨 率：1ppm

稳 定 性：≤2ppm/24h

供电方式：DC 5~24V

输出信号：0.4~2V，4～20mA，MODBUS485等

工作环境：温度0～60℃；相对湿度≧25%

电源功耗：≤40W

外形尺寸：150×45×15mm（长×宽×厚）



十一、土壤水势传感器

土壤水势传感器通过测量土壤水势，判断土壤的干旱程度，更加均匀，所以测量结果更为准确。大多数农业和景区灌溉环境中都可以用土壤水势测量仪代替张力计。

测量范围：-200.00-0.00kPa

材质：316L不锈钢。

传感器尺寸：直径22毫米×长83毫米

传感器重量：0.067kg

​
