物联网畜牧养殖场监测站



MC-YZWK型物联网畜牧养殖场监测和

自动化控制系统

简述：

     随着社会的发展，粗放型养殖由于效益低、风险高、污染大，逐渐被智能化现代养殖取代。现代化养殖管理，可以提升养殖场的产量与产值，让养殖户轻松成为一个十分给力的“饲养专家”



功能描述：

1、MC-YZWK型物联网畜牧养殖场监测和自动化控制系统，是一款利用现代集成电路技术和基于云平台物联网技术研发的工业级畜牧养殖场环境进行监测，同时进行自动化控制的系统平台。

2、利用各种传感器可以监测养殖场内外空气清新度（负氧离子）、PM1.0、PM2.5、PM10、TSP、GPS卫星定位经纬度、噪声、空气温度、空气湿度、NO2、O2、O3、H2S、CO、NH3、SO2、HCl、HF、Cl2、水面深度、水中酸碱度、大气压力、土壤湿度、土壤温度、风速、风向、雨量、水面蒸发、雨雪传感、光照强度、紫外辐射强度、光和有效辐射、总辐射等项指标。

3、利用GPRS无线传输模块或者局域网将数据传输到云端服务器，管理者可随时通过手机APP、微信和电脑端查询当前数据和历史数据，并可进行下载。

4、管理者可以在手机和电脑端，根据养殖现场内外环境因子的变化情况设置各种参数的临界值（阈值），服务器自动将命令下发到养殖场的各种设备。

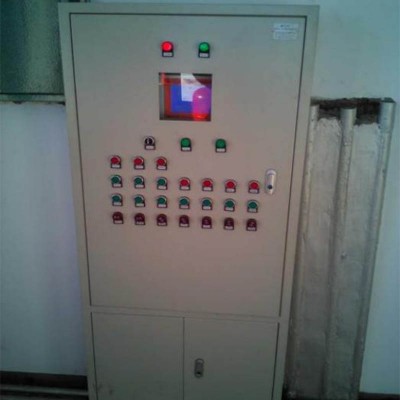

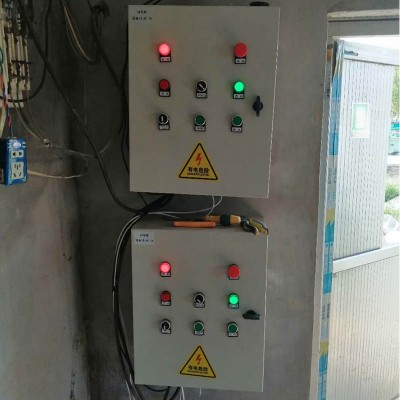

5、可自动控制通风机、卷帘门、补光灯、水泵、湿帘、降温设备、升温设备、遮阳膜、水阀、各种电机的打开和关闭等各种电气设备，自动调节各种环境参数，使养殖场牲畜处于一个舒适的生长环境，降低病害、提高畜牧产品的产量和质量，降低人工成本和劳动强度。

6、显示器采用3.5英寸电容触摸屏，和控制器巧妙地融和为一体式采控器，结构节凑、维护简单。采控器主机最多33路数据采集、33路控制输出，最大满足使用者的控制需求。IP66防护等级，防尘防水淋，可在户外安装。



云平台软件系统介绍：

1、采用可视化编程语言设计界面友好的环境监测与管理系统，实现对被监测环境的远程监测。可自由设置上下限数值。通过短信等方式报警。软件平台可远程实时监控各传感器数据。完善的数据管理功能，支持数据库管理及拍照、数据查询、导出、打印、统计分析、图表分析等各项数据处

2、在线监测各环境因素参数的表现形式：

A、清单明细式，可以直观地查看各个环境因素参数在某个时间点的监测数据。

如下：

清单明细式显示方式，可以直观地查看各个环境因素参数在某个时间点的监测数据。



 B、曲线走势图显示方式，如下：



某种颜色的曲线代表某个测试参数的走势

 C、立柱式走势显示，如下：





 某种颜色的立柱的变化，代表某个参数的数据变化



 D、通过曲线走势或立柱式统计，更能直观形象的查看某一时间段内的数据最高值、最低值和平均值。详见如下：







3、可通过查询日期的方式快速查找、下载所需的数据，并以EXCEL表格的形式导出数据。具体操作：

第一、输入要查询的日期时间段，点击查询按钮即可（图1）；

第二、点击查询右侧三角按钮，出现下载数据并点击即可（图2）；

第三、在图2中选择下载的位置并点击下载按钮即可（图3）。

详见如下：



                                                         图1



                                                                           图2



                                                            图3



4、点击设置按钮，显示编辑设备界面，可设置数据采集间隔和设置地理位置坐标，点击保存按钮即可成功。GPS定位具体操作：点击查询按钮出现图2，在图2中百度要添加的地理位置，并拾取其坐标复制粘贴到该处即可。详见第9项GIS地图生成。图1和图2如下：



                                                          图1



                                                                                                 图2

5、预警设置：

首先启用预警设置并通过添加手机号，短信推送了解何种气象出现报警。可添加多个手机号多人来管理，更好地提高工作效率及安全隐患。传感器设置：点击编辑按钮出现图2，在图2中根据实际情况设置各传感器的预警值，并点击保存即可。最后点击添加预警按钮，即为预警设置成功。详见如下：

6、支持手机随时查看方式：

通过手机微信添加盟创云APP，利用APP登录查看，该APP支持分享，可多人看护，提高工作效率。

7、计算机上查看各个参数的实时数据和历史数据：







8、视频监控：



平台支持野外、加工车间、生产环境等区域多只户外防水摄像头画面视频监控。并支持数据叠加。无需用户下载插件，在远程端可以通过以太网相互视频交流，便于监管方实时发挥监测、监督、预警、指挥智能。提高沟通效率和准确率。

9、支持手机在线查看数据和设置参数、直接控制设备。





10、计算机上设置参数、直接控制设备。











传感器技术参数指标：

1、超声波五参数传感器（风速、风向、温度、湿度、大气压）

    同时监测超声波风速、风向、大气温度、大气湿度、大气气压，测量要素多，集成度高，轻便小巧，安装方便
    风速测量范围： 0～45m/s
    精    度： ≤10m/s：±0.2m/s，＞10m/s：＜测量值的±2%
    分 辨 率： 0.01m/s
    风向测量范围：0～360°
    精    度：±1°；分 辨 率：0.1°
    温度测量范围：-50～100℃ ，准 确 度：±0.5℃ ，分辨率：0.1℃；
    湿度测量范围：0～100%RH， 准确 度：±3%RH（T>0℃），±5%RH（T≤0℃），分辨率：0.1%；
    气压量程范围：500～1100hPa，分 辨 率：0.1hpa，准 确 度：± 0.3hPa



2、粉尘（PM2.5、PM10，PM1.0）

    检测气体：PM1.0、PM2.5、PM10、TSP

    最小分辨率：0.3um

    测量范围：0.3-1.0，1.0-2.5,2.5-10（um）

    称准体积：0.1L

    响应时间：≤3 秒

    颗粒物质量浓度有效量程（PM2.5标准值）：0~500ug/m3

    颗粒物质量浓度最大量程（PM2.5标准值）：0~1000ug/m3

    颗粒物质量浓度分辨率：1ug/m3

    颗粒物质量浓度一致性（PM2.5标准值）：±10%@100-500ug/m3；±10ug/m3@ 0-100ug/m3

3、噪声

    分辨率：0.1dB

    测量范围：30dB~120dB

    频率范围：20Hz~12.5kHz

    响应时间：≤3s

    稳定性：使用周期内小于2%

    高级版噪声精度：±0.5dB（在参考音准，94dB@1kHz）

    基础版噪声精度：±2%FS±1.5db（在参考音准，94dB@1kHz）

4、空气温度

    温度范围：标配-40～70℃或0～50℃，其他温度范围可以定做

    准确度：±0.2℃（@25℃）；

    重复性：±0.1℃；

    长期稳定性：<0.04℃/年；

    响应时间：<1S

    工作环境：温度：-55℃～125℃；湿度：≤95%RH

5、空气湿度

    湿度范围：0～100%RH（非结露状态）

    准确度：±3%RH（10%～90%）

    重复性：±0.1%RH

    长期稳定性：<0.5%RH/年

    响应时间：<1S

    工作环境：温度：-55℃～120℃；湿度：≤95%RH

6、大气压力

    测量单位： mbar（毫巴）或hPa（百帕）

    工作温度：－20～70℃

    测量量程：大气压力：10～1100mbar

    测量精度：大气压力：0.1mbar

    稳定时间：通电后30秒，60秒之后进入最佳状态

    响应时间：＜1秒

7、风速

    测量范围：0～30m/s，0～60m/s

    反应时间：＜1S

    启动风力：0.4～0.8m/s

    工作环境：-30℃～75℃

8、风向

    测量范围：0～360°

    准 确 度：±3°

    启动风速：≤0.5m/s

9、雨量

    承水口径：Ф200 ± 0.6mm

    测量范围：≤4mm/min（降水强度）

    分辨 率：0.2mm（6.28ml）

    准 确 度：±4%（室内静态测试，雨强为2mm/min）

    输出信号：开关接点通断信号

    工作温度：0～50℃

    贮存温度：-10℃～50℃

10、雨雪

    测量范围：0～1000mm

    准确度：±0.1%F S

    供电方式：DC12V

    输出形式：0-5v

    负载能力：电流型输出阻抗≤300Ω

    电压型输出阻抗≥1KΩ

11、光照强度

    测量单位：Lux

    测量范围：0-200，000Lux

    工作温度：-30～70℃；湿度：10～90%RH

    储存温度：-30～80℃；湿度：10～90%RH

    准 确 度：±3％FS

    非 线 性：≤0.2％FS

    稳定时间：通电后1秒

    响应时间：＜1秒

    电缆规格：2米3线制（模拟信号）；2米4线制（RS485）（电缆长度可选）

12、光合有效辐射

    光谱范围：400～700nm

    量    程： 0～2000 W/m2

    供电方式：DC5V

    输出形式：0~2.5V

    响应时间：约1s（99%）

    温度相关：最大0.05%/℃

    余弦校正：上至80°入射角

    工作温度：-40°至65°

    相对湿度：0～100%

    灵敏度：5～50µv/µmol·s&shy;¹

    内阻：＜2K

13、紫外辐射

    测量范围：0～70W/㎡

    光谱范围：280～400nm

    余弦响应：≤4%（太阳高度角为30°时）

    响应时间：≤1S（99%）

14、总辐射

    光谱范围：0.3～3μm

    响应时间：＜5s

    温度相关：＜±0.08%℃

    余弦响应：＜±10%（太阳高度角10°时）

    非线性  ：＜±2%

    年变化率：＜±2%

    变送器指标

    测量范围：0～2000W/m2

15、水深

    测量形式及范围：0～50000mmH2O

    允许过载：2倍满量程压力

    工作温度：-20～80℃

    温度补偿：-10～70℃

    存储温度：-40～80℃

    准确度：0.2%FS(典型)

    稳定性误差：0.2%FS(典型)

    温漂系数：0.03%FS（典型，量程小于5mH2O）

16、二氧化碳

    单    位：ppm

    测量范围：0～2000；5000ppm；0～10000、30000ppm；0～50000ppm（可选）

    平均电流：峰值≤200mA；平均85 mA

    预热时间：3min

    响应时间：< 90s

    精    度：±3%F•S （25℃）

    工作温度：0℃～50℃

    工作湿度：0～95%RH

    温度漂移：0.2％F•S /℃

    稳 定 性：≤ 2% F•S

    重 复 性：≤ 1% F•S

17、雨雪传感

    测量范围：0～1000mm

    准确度：±0.1%F S

18、水面蒸发

    桶口径：200mm（等效蒸发面200mm）

    精 度：±0.1mm

    测量范围：0～80mm

    供电方式： DC12～24V

    环境温度：-30℃～80℃

    信号输出： 0～2V DC

    产品重量：1.2kg

19、负氧离子传感器

    分辨率：10个离子/cm3。
    离子浓度检测范围，自动档位：10~50000(个/ cm3)
    接线方式：RS-485信号：4线
    采样数率：1秒/个。
    误差：离子浓度≤±10%
    迁移率：1(cm2/S*V)。

20、NO2

    量程：0～20ppm

    最大测量限：150ppm

    灵敏度：（0.78±0.42）µA/ppm

    分辨率：0.1ppm

    响应时间（T90）：＜25S

    重复性：＜2﹪输出值

    稳定性（／月）：＜2﹪

    输出线性度：线性

    零点漂移（-20℃～40℃）：0.2ppm

21、O2

    量程：0～25%Vol

    最大测量限：30%Vol

    灵敏度：（0.10±0.05）mA (空气中)

    分辨率：0.1ppm

    响应时间（T90）：≤15S

    重复性：＜2﹪输出值

    稳定性（／月）：＜2﹪

    零点漂移（-20℃～40℃）：≤0.1%vol

22、O3

    量程：0～20ppm

    最大测量限：100ppm

    灵敏度：（0.60±0.15）µA/ppm

    分辨率：0.02ppm

    响应时间（T90）：≤120S

    重复性：＜5﹪输出值

    稳定性（／月）：＜2﹪

    输出线性度：线性

    零点漂移（-20℃～40℃）：≤0.2ppm

23、H2S

    量程：0～100ppm

    最大测量限：500ppm

    灵敏度：（0.8±0.15)µA/ppm

    分辨率：（0.8±0.15)µA/ppm

    响应时间（T90）：≤30S

    重复性：＜2﹪输出值

    稳定性（／月）：＜2﹪

    输出线性度：线性

    零点漂移（-20℃～40℃）：≤0.2ppm

24、CO

    量程：0～1000ppm

    最大测量限：2000ppm

    灵敏度：（0.070±0.015）µA/ppm

    分辨率：0.5ppm

    响应时间（T90）：＜20S

    重复性：＜2﹪输出值

    稳定性（／月）：＜2﹪

    输出线性度：＜5﹪

    零点漂移（-20℃～40℃）：10ppm

25、NH3

    量程：0～100ppm

    最大测量限：200ppm

    灵敏度：（50～100）nA/ppm

    分辨率：0.5ppm

    响应时间（T90）：≤60S

    重复性：＜10﹪输出值

    稳定性（／月）：＜10﹪

    输出线性度：线性

    零点漂移（-20℃～40℃）：-3～10ppm

26、SO2

    量程：0～20ppm

    最大测量限：150ppm

    灵敏度：（0.55±0.15）µA/ppm

    分辨率：0.1ppm

    响应时间（T90）：＜30S

    重复性：＜2﹪输出值

    稳定性（／月）：＜2﹪

    输出线性度：线性

    零点漂移（-20℃～40℃）：0.2ppm

27、HCl

    量程：0～20ppm

    最大测量限：200ppm

    灵敏度：（0.8±0.4）µA/ppm

    分辨率：0.1ppm

    响应时间（T90）：≤30S

    重复性：＜2﹪输出值

    稳定性（／月）：＜2﹪

    输出线性度：线性

    零点漂移（-20℃～40℃）：≤0.2ppm

28、HF

    量程：0～10ppm

    最大测量限：100ppm

    灵敏度：（0.4±0.15）µA/ppm

    分辨率：0.1ppm

    响应时间（T90）：≤90S

    重复性：＜2﹪输出值

    稳定性（／月）：＜2﹪

    输出线性度：线性

    零点漂移（-20℃～40℃）：≤0.2ppm

29、Cl2

    量程：0～10ppm

    最大测量限：100ppm

    灵敏度：（（0.6±0.15）

    分辨率：0.1ppm

    响应时间（T90）：＜60S

    重复性：＜2﹪输出值

    稳定性（／月）：＜2﹪

    输出线性度：线性

    零点漂移（-20℃～40℃）：≤0.2ppm

30、能见度

    能见度仪由光发射器、光接收器及微处理控制器等主要部件组成。发射器发射红外脉冲光，接收器同时检测大气中气溶胶粒子前向散射的脉冲光强度，所有测量信息由微处理控制器搜集并通过专门的数学模型算法转化为气象光学视程Meteorological Optical Range（MOR）。

技术指标

1、机械指标

尺寸（长x宽x高）：610mm x 230mm x 300mm

重量： 小于10kg

安装： 安装在已架设好的圆形立柱上

材料： 阳极化处理硬质铝，外表面加喷漆保护

2、电力指标

电源： 额定直流12VDC,11-16V输入范围；

功率： 小于1W

3、光学指标

散射角覆盖：39o—51 o 前散射

峰值波长： 870nm

带    宽：   100nm

4、测量指标

测量范围：

A型：5m—10km

B型：5m—30km

C型：5m—80km

测量精度： ≤2km ，误差±2%

2Km—10km，误差±5%

≥10km，误差±10%

仪器一致性：≤±4%

更新间隔： 15秒

线性动态量程： 3000：1

5、可靠性与维护周期

平均无故障工作时间（MTBF）：大于18000小时

清洁光学镜头：3个月，或视使用环境而定

6、环境适应性

工作环境温度： －40—+60℃

工作相对湿度： 0—100%

地域适应性：可在沿海地区连续使用

31、云高仪

32、硬盘录像机

1、支持网络视频接入，采用视音频编解码技术、嵌入式系统技术、存储技术、网络技术等。

2、可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商（ACTI、ARECONT、AXIS、Bosch、Brickcom、Canon、Panasonic、PELCO、SAMSUNG、SANYO、SONY、Vivotek、ZAVIO）的网络摄像机；最大支持200万像素高清网络视频的预览、存储与回放。

3、支持HDMI与VGA同源输出，HDMI与VGA输出分辨率最高均可达1920x1080；支持一键添加IPC以及一键开启录像功能；支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览。

4、支持最大8路4CIF实时同步回放和多路同步倒放；支持硬盘配额存储模式，可对不同通道分配不同的录像保存容量。

5、支持1个SATA接口；支持萤石云服务，可一键配置上网；支持网络检测（网络流量监控、网络抓包、网络资源统计）功能。

6、视音频输入网络视频输入4路网络视频接入带宽25Mbps视音频输出HDMI输出1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1920x1080/60HzVGA输出1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1920x1080/60Hz音频输出1个，RCA接口（线性电平，阻抗：1kΩ）视音频编解码参数录像分辨率1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF同步回放。

7、四路录像管理，录像/抓图模式手动录像、定时录像、移动侦测录像、报警录像、动测或报警录像、动测且报警录像、智能侦测录像回放模式即时回放、常规回放、事件回放、标签回放、智能回放、日志回放、外部文件回放备份模式常规备份、事件备份、录像剪辑备份。

8、硬盘驱动器类型：

1个SATA接口最大容量每个接口支持容量最大6TB的硬盘外部接口语音对讲输入1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）网络接口1个，RJ45 10M/100M自适应以太网口USB接口2个，USB 2.0网络管理网络协议IPv6、UPnP（即插即用）、NTP（网络校时）、SADP（自动搜索IP地址）、DDNS（动态域名解析）等。

9、其他：

电源DC 12V功耗（不含硬盘）≤5W工作温度-10℃--＋55℃工作湿度10％--90％尺寸260mm（宽）×222mm（深）×45mm（高）重量（不含硬盘）≤1Kg。

33、网络摄像头

1、200万H.265红外网络球机，200万，20倍光学，支持H.265，兼容H.264，超低照度，3D降噪，低码率，ROI，透雾，强光抑制，Smart IR，音频，报警，IP66，红外150米。

2、Smart功能：

区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测功能，支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放。支持透雾、强光抑制、Smart IR防红外过曝技术。支持低码率、ROI感兴趣区域增强编码技术，支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能。

3、红外功能:

采用高效红外阵列，低功耗，照射距离达150m，红外灯与倍率距离匹配算法，内置热处理及除雾系统，恒流电路设计，红外灯寿命达3万小时。

4、系统功能：

采用高性能传感器，图像清晰，最大支持1920*1080@30fps实时画面输出。精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动。　支持标准的API开发接口，支持海康SDK、ONVIF、CGI、PSIA、GB/T28181、E家协议和萤石云接入。支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大，支持系统双备份功能，确保数据断电不丢失。支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态。防雷、防浪涌、防突波，IP66防护等级。

5、机芯功能：

20倍光学变倍，16倍数字变倍。支持自动光圈、自动聚焦、自动白平衡、背光补偿。支持超低照度，0.05Lux/F1.6(彩色),0.01Lux/F1.6(黑白) ,0 Lux with IR。支持3D数字降噪、宽动态功能。

6、络功能：支持以太网控制，支持H.264/H.265/MJPEG高效视频压缩算法，极大降低码率。可通过浏览器和客户端软件观看图像并实现控制。支持标准的Micro SD/SDHC/SDXC卡存储，支持NAS存储录像，录像可断网续传支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制。支持双码流技术支持多种网络协议，IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,DHCP,PPPoE,Bonjour。支持1路音频输入和1路音频输出。

7、云台功能：　

水平方向360°连续旋转，垂直方向-15°-90°,无监视盲区。水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s。水平键控速度为0.1° -160°/s,垂直键控速度为0.1° -120°/s支持300个预置位。支持8条巡航扫描,每条可添加32个预置点，支持4条花样扫描,每条路径记录时间大于10分钟。支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整。支持守望功能，预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)，支持报警功能，内置2路报警输入和1路报警输出，支持报警联动，可在报警后触发调用预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/上传中心/上传FTP/邮件联动。

34、GPS测试技术参数：

(1)卫星通道搜索参数：16，1.023 MHz chip rate

(2)Sensitivity Tracking：Ultra high sensitivity to -158 dBm

(3)工作电流：39 mA a

(4)低功耗休眠电流：5 μA

(5)通讯接口：标准RS-232串口。

(6)天线形式：外接磁吸式信号增益放大天线，

(7)DGPS Accuracy Position ：2 meters CEP

​
