LORA无线数据采集和温室、养殖场智能控制、灌溉一体化系统



MC-LORA-WAN-A型

LORA无线数据采集和温室、养殖场智能控制、灌溉一体化系统



适用范围：温室大棚、畜牧养殖场、水产养殖基地、食品加工、文物保护单位、发酵行业、食用菌栽培、微环境气象数据监测、组培室、及各种需要随时在线精准监测环境中的参数，同时进行自动化控制。

突出特点：

1、采用国际上流行的LPWAN无线LoRa通信技术，MC-LORA-WAN-A型物联网数据采集和智能控制一体化系统，是基于扩频技术的超远距离无线传输方案。

2、超低功耗，休期间待机电流极低，这样保证了无线节点采集/控制器可根据现场需求采用锂电池或者太阳能供电，使用安全，安装简便，放置就位即可开机使用。

3、易组网，由于采用扩频技术，多个无线节点采集/控制器和网关之间同时进行指令发送和数据传输，在区域范围内组成数据无线传输网络。后期可增加无线节点采集/控制器节点。

4、采用433MHz无线传输频率，数据传输速度快。

5、成本低，使用国际上已经号很成熟的无线传输技术和通讯模组，硬件电路成本低。

6、传输距离远，在无线信号环境良好环境下可达到8000米的通讯距离。

7、极大降低成本，现场无需布线，人工作业费用和传感器数据线和各种电源电缆线的使用成本大大降低，并且降低了现场安装的难度，提高了设备安装后的可靠性和验收通过率。

8、适合大规模部署，一个网关，可以最多与10000只无线节点采集/控制器进行组网，可以采取循环唤醒也可以同时唤醒（根据实际情况需要）。

9、可靠性，由于LORA 无线通讯模块优异的信号传输能力，使其具有绕射能力强、较强穿透能力的特点，极大降低了数据包丢失的风险，提高了数据传输的可靠性。

系统组成：MC-LORA-WAN-A型物联网数据采集和智能控制一体化系统，由MC-LORA-WAN-A型智能网关、MC-LORA-A（B）型无线节点采集/控制器、各种环境数据采集传感器、智能控制柜、物联网数据应用平台组成。

一、MC-LORA-WAN-A型智能网关

该网关(Gateway)又称网间连接器、协议转换器，特点如下：

1、内置LORA无线通讯模块，实现智能网关与无线节点采集/控制器进行数据交换。

2、内置2G/4G/5G无线通讯模块，配备SIM卡，可实现网关直接联网。

3、配备标准LAN口，插入网线即可自动识别并联网。

4、配备多种状态显示灯，显示网络、电源、信号、数据等状态。

5、既可以用于广域网互连，也可以用于局域网互连。

6、低功耗设计，如在户外使用，可使用太阳能系统供电。

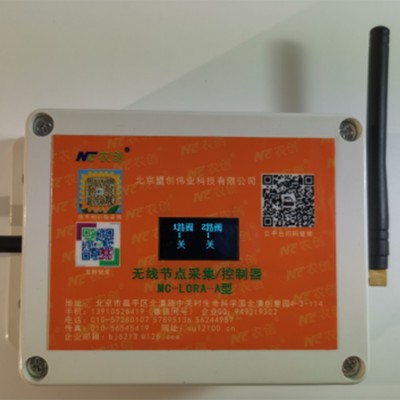

二、MC-LORA-A（B）型无线节点采集/控制器

1、内置LORA无线通讯模块，实现智能网关与无线节点采集/控制器进行数据交换。

2、可采集各种485协议传感器，采集参数包括土壤温湿度、EC、PH、盐分、空气温湿度、露点温度、光照强度、有效辐射、CO2、风速、风向、大气压等二十余种环境参数。



3、可控制各种机电设备，具有8-16路输出控制端口。

4、具有16路开关量采集端口，可对各种门窗开关、卷膜开关以及各种需要双向控制的电气设备进行限位控制，保障设备开关安全。

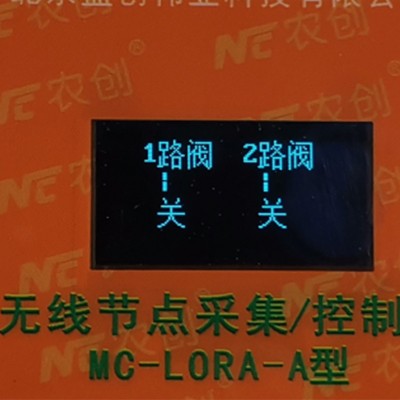

5、可配备高亮度OLED显示屏幕，实时显示当前各种传感器参数数据和脉冲电磁阀开/关状态（MC-LORA-WAN-A型才有）。

6、电路采用超低功耗设计，供电可用交流、直流电源、太阳能等多种形式。如采用本公司特制锂亚电池组可工作3—5年（具体寿命根据上下电频率而定）。

7、可用作LoRa无线节点电磁阀控制器，能控制市面上所有的脉冲电磁阀。无需布设电源线，自带电池就可以实现对脉冲电磁阀超过3万次的开关控制。以LoRa无线传输模式与智能网关进行通信。对电池电量实时检测，可提前告知用户更换，不影响生产作业。安装方便。

8、可用作LoRa无线节点传感器，无线传输距离远，可达500米-8公里，3.6V电池寿命可达5年（待机时间）。 IP68防护等级， 可同时接入土壤温度、湿度、盐分、电导率、空气温度、湿度、风向、风速、光照、辐射等多种传感器。



三、智能控制柜

1、配备过压、过流保护，控制和保护继电器。

2、带自动和手动模式。可配备过载和故障声光报警。

3、与无线节点采集/控制器做成一体式结构。

4、自动控制柜可以实现本地手动控制、联网远程手动控制、联网启用智能自动控制功能。

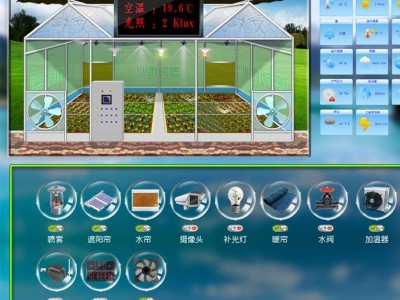

四、物联网数据应用平台

1、云端可由用户自行添加设备名称和设备编号。

2、用户可设置各种环境数据的预期值，自动控制设备的启动和停止。并有设备运行状态显示。

3、设备云端在线状态显示。

4、用户在云端可随时在数据查看、统计、设备控制几个功能间随意切换，只需点击鼠标即可。

5、在自动模式运行情况下，当现场出现突发事件或者其他需要人工干预的情况下，用户可以在云端强行进行人工干预，实现人工远程控制设备的启动和停止。

6、用户还可以通过手机端，依托于无线互联网，随时对设备进行设置和控制。





​
