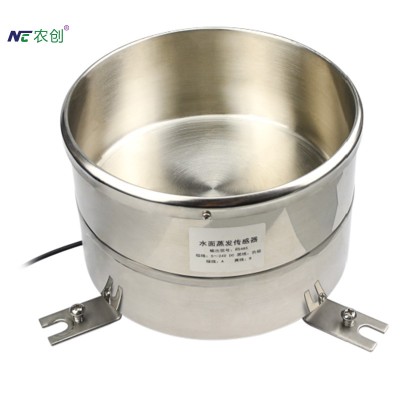

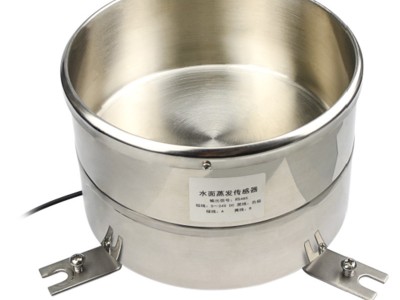

水面蒸发量传感器



水面蒸发量传感器

产品使用手册

北京盟创伟业科技有限公司

本公司郑重承诺：凡是采购我公司传感器的用户，我公司提供免费一对一的技术支持（接线方法、数据解析、维护保养等知识），直至用户掌握使用。

1、概述

水面蒸发量传感器可以准确的测量单位面积水面蒸发量量的仪器。



2、原理

采用高精度的称重原理测得蒸发皿内液体重量，再计算出液面高度。因此在多种环境下均可使用，如液体或结冰均可测量，解决了使用超声波原理测量液面高度时出现的弊病（1、结冰时测量不准，2、没有水时容易损坏传感器，3、精度低），可与自动气象站或专业蒸发记录仪配合使用。



3、产品特点

1、测量精度高

2、性能稳定，线性度好

3、安装方便，操作简单

4、不锈钢材质，不起锈，保证传感器使用寿命

5、结构设计合理，外观质量佳



4、适用范围

水面蒸发量传感器是用于测量液面蒸发量的仪器，适用于气象、植物及种子培养单位、农林业研究机构等部门。



5、外形规格



6、技术参数

桶口径：200mm（等效蒸发面200mm）

精 度：±0.1mm

测量范围：0～75mm

供电方式： DC12～24V

环境温度：-30℃～80℃

信号输出： 0～2V DC

产品重量：1.2kg



7、传感器的安装方法

蒸发传感器设置在露天空旷平坦地方，并能终日受到阳光照射，调好水平，底座用水泥固定好，观测前注入75mm清水即可测量，如容器内有雨水降入时，应在观测记录时减去降雨量得出该次实际蒸发量。



8、接线方式





9、数据计算方法

本传感器输出的电压信号表示液位高度(mm)，对应关系为线性，即使用2V的电压范围表示0~80mm的液位变化。就是说每1mm的液位下降，对应电压下降0.025V。数据的获取采用差量法，即测量一定间隔的两个时间点的数据变化并相减。

例如，某天正午12:00测得电压1.247V，之后的13:00测得电压1.213V，

电压变化量

    1.247V - 1.213V = 0.034V

算得液位下降

    0.034*40 = 1.36mm

即该时段的水面蒸发量量为1.36mm。

由于零部件切削装配差异性和安装应力的影响，每台传感器出厂时均有一个基底误差电压V0，正确安装传感器并供电后（桶内未注水，即液面高度为0mm），传感器输出的电压信号即为该V0。计算绝对液面高度时用采集的电压减去该V0值即可。例如测得基底误差V0=0.382V，某时刻测得电压1.825V，则此时液面高度为

    (80mm/2V)*(1.825V – 0.382V) = 57.72mm

但由前所述应使用差量法计算，因此该基底误差可不予考虑。



10、产品保修

本产品保修期为一年。从发货之日算起，十二个月内，因传感器质量问题（非人为损坏）而引起的故障，本公司负责免费维修或更换，超过保修期后只收成本费。

四、空桶清零

快递运输过程中可能会导致传感器零点偏移，可以通过清零指令消除偏移的影响（类似电子秤清零、去皮功能）。

​
