紫外线辐射传感器

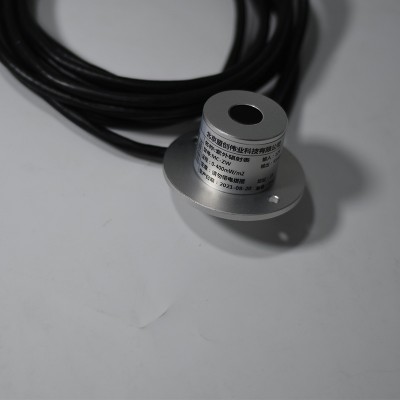

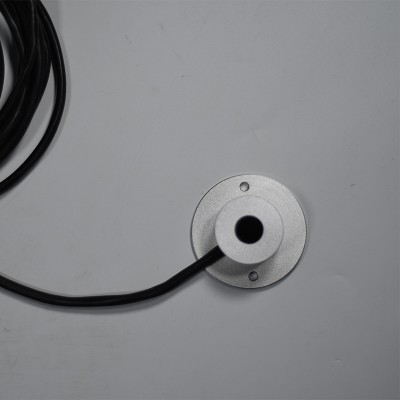

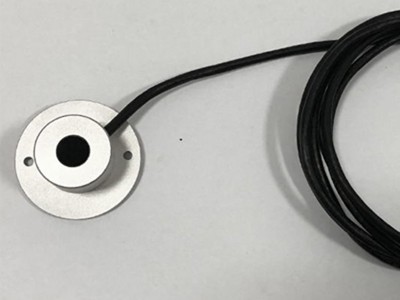

MC-ZW紫外辐射传感器采用光电测探器，接收紫外光波电信号。该产品用来测量大气中的太阳紫外线辐射(UVAB波长范围)的精密仪器，与数据采集仪配合使用可提供公众所关心的信息：UV指数、UV红斑测量，UV对人体的影响及UV特殊的生物学和化学效应，因此倍受气象、工业、建筑、医学方面的重视，广泛应用于暴晒引起的红斑剂量、综合环境生态效应、气候变化的研究及紫外线监测和预报。

　　技术参数

　　测量范围：0～200W/m2

　　光谱范围：280～400nm

　　分 辨 率：1W/m2

　　准 确 度：±5%

　　余弦响应：≤4%(太阳高度角为30°时)

　　响应时间：≤1S(99%)

　　供电方式：□ DC 5V

　　□ DC 12V

　　□ DC 24V

　　□ 其他

　　输出形式：□ 电压：0-2.5V

　　□ 电压：0-5V

　　□ 电流：4-20mA

　　□ RS485

　　□ 其他

　　工作环境：温度-50℃～50℃

　　额定电压：300V

　　温度等级：80℃

　　紫外辐射传感器计算公式

　　电压型(0～2.5V输出)：

　　E= V / 2.5 × 200

　　(E为测量辐射值(W/m2)，V为输出电压(V))

　　电流型(4～20mA输出)：

　　E=( I-4 )/ 16 × 200

　　(E为测量辐射值(W/m2)，I为输出电压(mA))

　　紫外线辐射传感器接线方法

　　(1)若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

　　(2)若单独购买变送器，变送器配套线线序分别为：

（3）脉冲电压、电流两种输出接线方式：



MODBUS-RTU通讯协议



一、 串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10 Adress CRC （5个字节）

返回： 00 10 CRC （4个字节）

说明： 1.读写地址命令的地址位必须是00。

2. Adress为1个字节，范围为0-255.

例如：发送00 10 01 BD C0

返回00 10 00 7C



【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00 68

返回 00 20 01 A9 C0



【3】读取实时数据

　　计算CRC码的步骤：

　　1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

　　2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器;

　　3、把寄存器的内容右移一位(朝低位)，用0填补最高位，检查最低位;

　　4、如果最低位为0：重复第3步(再次移位)

　　如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

　　5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理;

　　6、重复步骤2到步骤5，进行下一步8位数据的处理;

　　7、最后得到的CRC寄存器即为CRC码;

　　8、将CRC结果放入信息帧时，将高低位交换，低位在前。

　　RS485电路



　　紫外辐射传感器安装说明

　　1、安装场地应选择在感应元件平面以上没有任何

　　障碍物，保证日出、日落无高度角超过5°的障碍物，并应避免出现阴影落在感应面上的现象。如果放在箱内，要注意周边反射光，也不应该靠近热源;

　　2、确保安装支架与地面保持平行;

　　3、安装过程中请避免拆卸传感器。

　　注意事项

　　1、请检查包装是否完好，并核对产品型号是否与选型一致;

　　2、切勿带电接线，接线完毕检查无误后方可通电;

　　3、使用时不要随意改动产品出厂时已焊接好的元器件或导线;

　　4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品;

　　5、请保存好检定证书和合格证，维修时随同产品一同返回。

　　传感器故障排除

　　1、模拟输出时，示数值明显偏大/偏小。请检查玻

　　璃罩上是否有油污等污垢，用干净的抹布将其拭去;

　　2、模拟输出时，显示仪表示值为0或不在量程以

　　内。可能因接线问题导致采集器无法正确获取信息。请检查接线是否正确、牢固;

　　3、若不是上述原因，请与厂家联系。

本公司郑重承诺：凡是采购我公司传感器的用户，我公司提供免费一对一的技术支持（接线方法、数据解析、维护保养等知识），直至用户掌握使用。

​
